Решения для снижения погрешностей при анализе состава нержавеющей стали с помощью спектрометра ОЭС.

В условиях постоянного повышения рыночных требований к качеству продукции производственным предприятиям крайне необходимо укрепить свои внутренние ресурсы.контроль качествасистемы. Внержавеющая стальпроизводственный сектор,оптические эмиссионные спектрометры(Спектрометры ОЭСБлагодаря своим техническим преимуществам, таким как высокая точность обнаружения и короткий цикл анализа, эти приборы постепенно вытеснили традиционные методы химического анализа и стали основным оборудованием для контроля состава перед печью и готовой продукции.

Однако многочисленные факторы в процессе обнаружения могут приводить к отклонениям в результатах измерений. Систематический анализ источников ошибок и внедрение целенаправленных мер контроля являются ключом к обеспечению точности данных обнаружения. Конкретный контроль должен осуществляться по следующим направлениям:

1. Стандартизировать процедуры отбора проб и их подготовки.

Метод отбора проб и качество предварительной обработки проб напрямую влияют на точность анализа.

Отбор проб для анализа со стороны печиДля быстрого отбора проб необходимо использовать горячую резку. Если в образцах обнаружены дефекты литья, такие как трещины или пористость, их следует отбраковать и взять повторные пробы.

Закалочная обработкаНагретые образцы следует быстро охлаждать в проточной воде для стимулирования образования мартенситной и аустенитной фаз, что повышает точность определения содержания углерода.

Образцы высокоуглеродистой нержавеющей сталиПосле нарезки образцы следует медленно охлаждать, чтобы предотвратить растрескивание, вызванное чрезмерным внутренним напряжением.

Образцы чугуна и высокопрочного чугунаНеобходимо обеспечить полное формирование белой структуры; температура отбора проб, скорость охлаждения и время извлечения из формы должны строго соответствовать соответствующим стандартам.

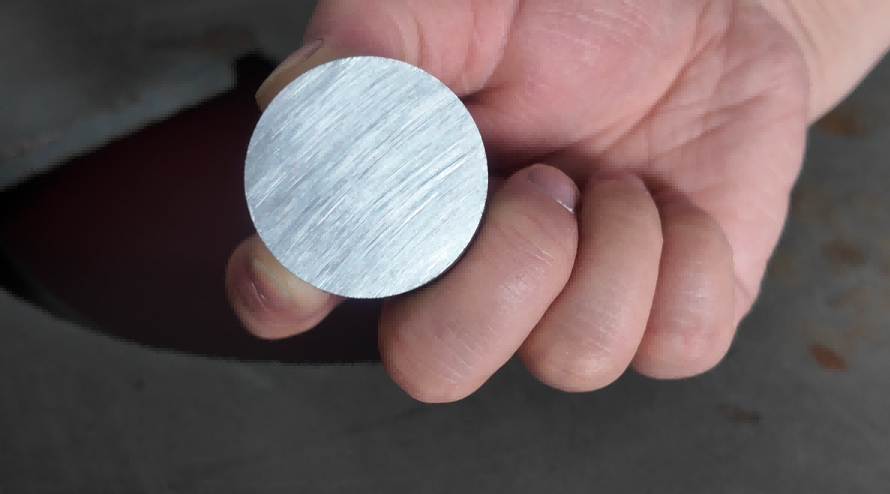

Шлифовка поверхностиВыберите подходящие шлифовальные инструменты в зависимости от характеристик материала, чтобы тщательно удалить поверхностные оксидные слои, обеспечив ровную и чистую поверхность для возбуждения и повышения общей точности испытаний.

2. Повышение профессиональной компетентности оперативного персонала.

Специалисты по тестированию являются ключевым элементомконтроль качестваНадежность результатов испытаний напрямую зависит от системы, а также от профессиональной компетентности и оперативных навыков персонала. Предприятия должны обеспечить наличие у оперативного персонала следующих компетенций:

Глубокое понимание свойств исследуемого материала и принципов соответствующих аналитических методов.

Умение работать с оборудованием и выполнять действия по устранению неисправностей.

Обладание глубокими знаниями в области контроля качества для эффективного управления и контроля всех звеньев всего процесса тестирования.

Часто задаваемые вопросы

Как неправильное шлифование или перекрестное загрязнение абразивными материалами во время подготовки поверхности возбуждения повлияют на результаты измерений оптического эмиссионного спектрометра OES?

А: Подготовка поверхности образца является основным источником ошибок вАнализ OESЭто может привести как к случайным ошибкам, так и к систематическим отклонениям. Неправильная эксплуатация может вызвать ложно завышенные показания элементов, низкую воспроизводимость и искажение данных.

Загрязнение вкрапленными абразивными частицами

Давление при шлифовании механически внедряет абразивные частицы в поверхностный слой образца, которые невозможно удалить продувкой или протиранием. Наждачная бумага на основе оксида алюминия. Это может привести к ложно завышенным показаниям содержания алюминия (Al); наждачная бумага из карбида кремния (основной компонент SiC) приводит к ложно завышенным значениям содержания кремния (Si) и углерода (C). Поэтому для разных образцов необходимо использовать специальную наждачную бумагу и шлифовальные круги, чтобы избежать перекрестного загрязнения.

Термические повреждения от перегрева во время шлифовки

Чрезмерная подача при шлифовании или недостаточное охлаждение вызывают локальное высокотемпературное окисление на поверхности образца. Образующаяся оксидная пленка препятствует равномерному испарению основного металла при искровом возбуждении. Повышенная температура также изменяет металлографическую структуру вблизи поверхности и вносит матричные эффекты фазовых превращений.

Морфологические дефекты и нарушение герметичности

Неровности поверхности или заусенцы препятствуют плотному контакту образца с уплотнительным кольцом штатива для возбуждения. Попадание воздуха в камеру возбуждения приводит к сильному поглощению атмосферным кислородом и азотом дальних ультрафиолетовых спектральных линий (C, P, S, N). Это также вызывает рассеивание искры (ползание дуги), что существенно ухудшает точность и воспроизводимость измерений.
