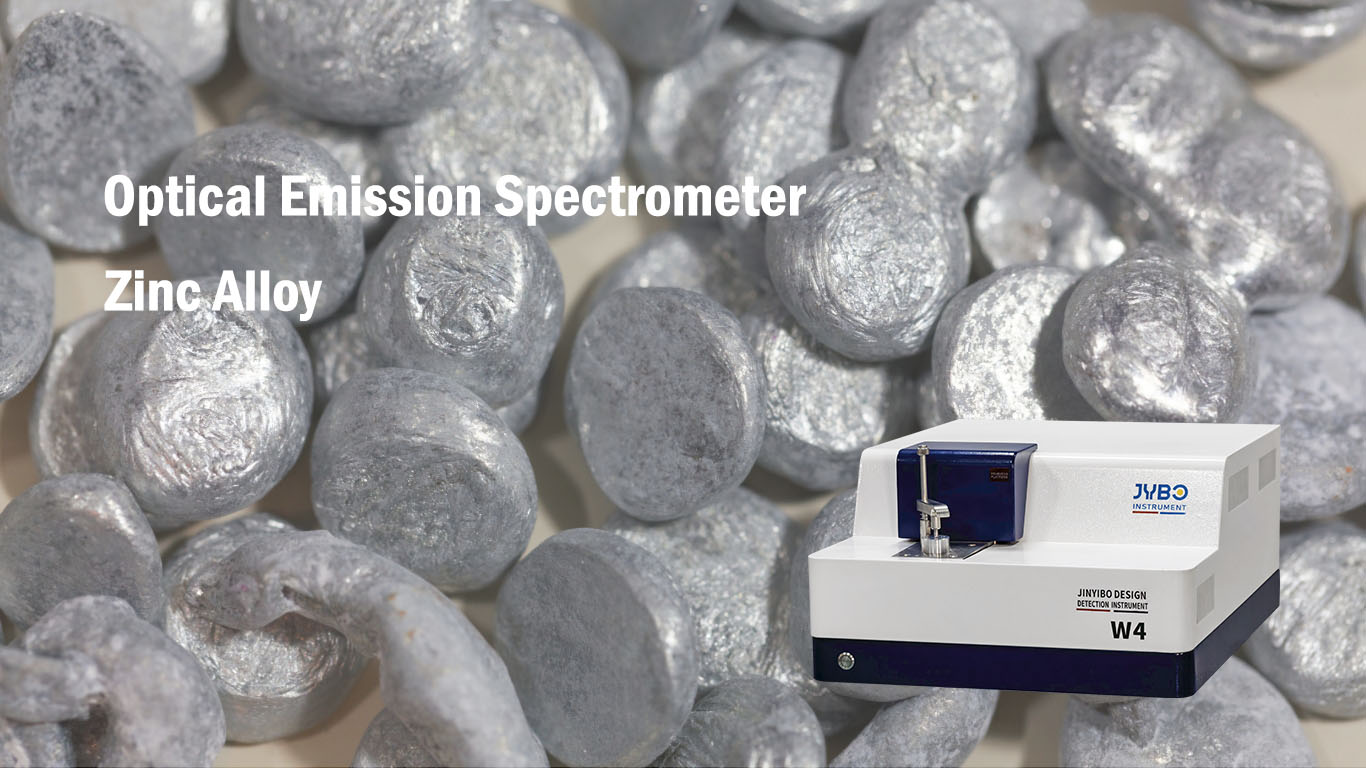

Применение оптических эмиссионных спектрометров (искровых OES) при тестировании состава цинковых сплавов и контроле качества

Краткий обзор

Ключевая ценность: Оптико-эмиссионная спектрометрия (искровая OES), благодаря сверхбыстрому анализу всех элементов за 15–30 секунд, погрешности повторяемости ≤0,3% и пределам обнаружения микропримесей до 0,0001%, стала оптимальным техническим средством контроля качества во всем процессе плавки и литья цинковых сплавов под давлением.

Решаемые ключевые проблемы: Решает отраслевые проблемы традиционных методов химического анализа — длительное время анализа, загрязнение окружающей среды, а также невозможность выявления рисков «межкристаллитной коррозии» (избыточные примеси Pb, Cd, Sn) и микроскопической ликвации состава.

Полный охват производственной цепочки: От идентификации марки сырья и динамической корректировки параметров у печи до многоточечной проверки готовой продукции и сортировки лома — это всесторонне гарантирует соответствие таких сплавов, как Zamak 3 и Zamak 5, международным стандартам, включая RoHS, REACH и IATF 16949.

Поскольку мировая индустрия прецизионного литья под давлением и сектор производства высококачественных метизов продолжают совершенствоваться в сторону точности, стандартизации и интеллектуализации, цинковый сплав — как основной промышленный конструкционный материал, обладающий легкостью, высокой формуемостью и высокой экономической эффективностью — широко используется в автомобильных компонентах, электрических и электронных деталях, сантехнической фурнитуре, прецизионных инструментах и вспомогательных изделиях для новой энергетики. Механические свойства, коррозионная стойкость, размерная стабильность и пригодность к гальваническому покрытию изделий из цинковых сплавов сильно зависят от точности дозирования и однородности состава основных и второстепенных элементов, таких как алюминий, медь, магний, железо, свинец, кадмий и олово. На фоне все более строгих глобальных систем контроля качества и международных экологических норм традиционные методы тестирования, такие как химическое титрование и атомно-абсорбционная спектрометрия, страдают от задержек тестирования, громоздких процедур, значительного загрязнения окружающей среды и неспособности выявить микроскопическую ликвацию состава — недостатки, которые затрудняют выполнение требований к контролю качества полного цикла современного непрерывного плавильного и серийного литейного производства. В этом контексте итерации промышленных технологий оптико-эмиссионный спектрометр, характеризующийся высокой точностью, одновременным многоэлементным анализом, быстрым откликом и прослеживаемостью данных, постепенно стал основным техническим решением для количественного тестирования состава цинковых сплавов, динамической корректировки у печи, проверки качества готовой продукции и сортировки перерабатываемых материалов, обеспечивая ключевую техническую поддержку для создания стандартизированной системы контроля качества в индустрии цинковых сплавов.

Дефекты качества в промышленном производстве цинковых сплавов преимущественно возникают из-за дисбаланса состава и ликвации состава во время затвердевания.

Основные промышленные марки цинковых сплавов, такие как Zamak 3, Zamak 5 и ZA-8, имеют строгие диапазоны элементного состава: алюминий определяет текучесть и формуемость сплава;

медь повышает износостойкость и структурную стабильность;

магний измельчает структуру зерна и подавляет окисление;

в то время как избыточные следовые примеси, такие как железо, свинец, кадмий и олово, могут напрямую вызывать хрупкость и растрескивание при литье, пористость и рыхлость, отслоение гальванического покрытия и снижение коррозионной стойкости.

Они также могут привести к несоответствию продукции международным стандартам, таким как RoHS, REACH и IATF 16949, что влечет за собой списание партий и риски в трансграничной торговле. Кроме того, при охлаждении расплавленного цинкового сплава имеет тенденцию происходить перераспределение растворенных веществ, вызывая обогащение или обеднение элементами между поверхностным слоем и сердцевиной отливок, что приводит к образованию локальных дефектов ликвации состава. Традиционное тестирование проб (объемных) позволяет получить только средний состав образца и не может точно определить различия в составе в микрообластях, оставляя «слепое пятно» в контроле качества, которое сдерживает повышение выхода годной продукции в отрасли.

По сравнению с традиционными методами тестирования, принципиальные преимущества и промышленная адаптивность искровой атомно-эмиссионной спектрометрии более выражены. Этот метод использует высоковольтный искровой разряд в качестве источника возбуждения для мгновенного возбуждения поверхности образца цинкового сплава, который был предварительно выровнен механической резкой и фрезерованием, заставляя атомы металла на поверхности образца совершать энергетические переходы в высокотемпературной плазме и испускать характеристические спектры излучения, соответствующие каждому элементу. После спектральной дисперсии и разделения высокоточной решетчатой спектрографической системой фотоэлектрический детекторный модуль точно собирает сигналы интенсивности спектральных линий.

Опираясь на калибровочные кривые матрицы, специфичные для цинковых сплавов, и алгоритмы коррекции матричного эффекта, он эффективно избегает интерференции наложения спектральных линий и точно выполняет качественную идентификацию и количественный расчет основных, второстепенных и следовых примесных элементов — полностью в соответствии с отечественными и международными стандартами тестирования цинковых сплавов, такими как GB/T 13818-2021, GB/T 26042-2010 и ISO 301. Метод позволяет стабильно определять более десяти элементов в цинковых сплавах, включая Zn, Al, Cu, Mg, Fe, Pb, Cd, Sn, Si и Ni, охватывая диапазон обнаружения 0,001%–99,99%, с пределом обнаружения следовых примесей до 0,0001% и погрешностью повторяемости тестирования ≤0,3%, обеспечивая чрезвычайно высокую точность обнаружения и стабильность данных.

С точки зрения эффективности тестирования и адаптивности процесса, технология оптико-эмиссионного спектрометра (дугового/искрового OES) полностью преодолевает узкое место эффективности традиционных режимов тестирования. Метод не требует сложного разложения образца, подготовки реагентов или других этапов химической предобработки; перед измерением требуется только простая поверхностная резка на специальном токарном или фрезерном станке. Одновременный полный элементный анализ занимает всего 15–30 секунд — в десятки раз быстрее, чем традиционный мокрый химический анализ — что позволяет реализовать режим контроля качества с замкнутым контуром, обеспечивая отбор проб в режиме реального времени непосредственно у плавильной печи, получение немедленных результатов и динамическую корректировку параметров, что идеально соответствует производственному ритму линий непрерывного литья под давлением. В то же время метод поддерживает многоточечное тестирование и прецизионный анализ микрообластей, эффективно выявляя локальную неоднородность состава в отливках из цинковых сплавов, вызванную неравномерной скоростью охлаждения или недостаточным перемешиванием. Это решает проблему отрасли, связанную с тем, что традиционное гомогенизированное тестирование не позволяет обнаружить микроскопические дефекты, и обеспечивает технологический переход от «общего усредненного тестирования» к «прецизионному тестированию всей области». Кроме того, процесс тестирования не требует химических реагентов и не приводит к образованию жидких отходов, что соответствует требованиям промышленного «зеленого» производства и устойчивого развития ESG, а также адаптируется к мировым стандартам экологического контроля на заводах.

Сегодня, атомно-эмиссионная спектроскопия глубоко интегрирована в полный процесс производства цинковых сплавов, создавая систему контроля качества по всей цепочке, охватывающую приемку сырья, корректировку плавки, проверку готовой продукции, а также переработку и повторное использование. При контроле качества сырья метод позволяет быстро идентифицировать марки первичных цинковых слитков и вторичного цинкового сырья, точно различать различные серии цинковых сплавов, эффективно отсеивать загрязнения сырья и проблемы с превышением содержания компонентов, а также предотвращать риски качества партий на этапе источника. На этапе плавильного производства высокочастотный отбор проб и тестирование у печи позволяют в режиме реального времени отслеживать динамические колебания легирующих элементов в расплавленном состоянии; технический персонал может точно настраивать коэффициенты загрузки, температуру плавления и время выдержки на основе точных данных испытаний, стабилизируя постоянство состава продукции в разных плавках и партиях, а также значительно сокращая отклонения при плавке и уровень брака продукции. При контроле качества готовой продукции многоточечное тестирование всей области всесторонне проверяет однородность состава литых деталей, точно отсеивает скрытые дефекты состава и обеспечивает стабильность характеристик и постоянство качества прецизионных деталей из цинковых сплавов. В области переработки ресурсов метод позволяет быстро сортировать смешанные отходы цинковых сплавов и бракованные отливки, точно определять содержание примесей и марки сплавов, а также осуществлять сортированное и углубленное использование переработанных материалов, эффективно повышая коэффициент использования ресурсов вторичных цинковых сплавов и снижая производственные затраты предприятия.

Данные промышленного применения показывают, что после внедрения крупными предприятиями литья под давлением систем контроля качества на основе искровой атомно-эмиссионной спектрометрии уровень несоответствия партий продукции из цинковых сплавов значительно снизился, а стабильность качества партий заметно улучшилась, что фундаментально изменило экстенсивную производственную модель отрасли, основанную на ручном опыте плавки и исправлении дефектов постфактум. По сравнению с такими методами тестирования, как XRF (рентгенофлуоресцентная спектрометрия), AAS (атомно-абсорбционная спектрометрия), и ICP (масс-спектрометрия с индуктивно связанной плазмой), оптико-эмиссионный спектрометр обеспечивает оптимальный баланс точности, эффективности, стоимости и адаптируемости к сценариям: он не только удовлетворяет требованиям высокоточного контроля следовых примесей для высококачественной продукции, но и подходит для рутинных сценариев высокопроизводительного пакетного тестирования в цеховых условиях, что делает его наиболее экономически эффективным и практически применимым основным методом тестирования в современном промышленном контроле качества цинковых сплавов.

С углублением развития «умного» производства и промышленной цифровизации технология искровой атомно-эмиссионной спектрометрии продолжает итерироваться и совершенствоваться, интегрируя цифровые функции, такие как прослеживаемость больших данных, интеллектуальное оповещение, автоматическая калибровка и многоязычный вывод данных. Она может беспрепятственно взаимодействовать с промышленными системами управления, такими как MES и ERP, обеспечивая архивирование данных испытаний в режиме реального времени, прослеживаемость всего процесса и интеллектуальную оптимизацию параметров процесса, тем самым создавая цифровую, стандартизированную и интеллектуальную систему управления качеством цинковых сплавов. Эксперты по техническим исследованиям отрасли отмечают, что основная конкурентоспособность мировой индустрии цинковых сплавов стала зависеть от точного контроля состава материала и стабильного выпуска качественной продукции. Популяризация и применение оптико-эмиссионной спектрометрии эффективно решили давние отраслевые проблемы, такие как отставание тестирования состава, пропуск обнаружения микроскопических дефектов и сложность прослеживаемости качества. В будущем эта технология продолжит способствовать совершенствованию процессов и качества в индустрии цинковых сплавов, стимулируя трансформацию отрасли от экстенсивного производства к утонченному, стандартизированному и «зеленому» интеллектуальному производству, а также закладывая прочный фундамент материаловедческого тестирования и контроля качества для высококачественного развития мировой индустрии прецизионного литья под давлением.

Часто задаваемые вопросы

В1: Почему категорически запрещено полировать образцы цинковых сплавов наждачной бумагой перед тестированием на спектрометре прямого считывания?

Ответ: Цинковые сплавы относительно мягкие, с температурой плавления всего 380–420°C. Если для полировки образца используется наждачная бумага: с одной стороны, абразивы в обычной наждачной бумаге — это в основном оксид алюминия (Al₂O₃) и карбид кремния (SiC), и эти твердые абразивные частицы могут легко внедряться в мягкую поверхность цинкового сплава, загрязняя образец и вызывая ложно завышенные результаты по Al и Si; с другой стороны, локальная высокая температура, возникающая при трении во время шлифовки, может вызвать сегрегацию и миграцию элементов на поверхности сплава и ускорить поверхностное окисление, изменяя истинный состав поверхностного слоя. В соответствии с общепринятыми спецификациями тестирования в литейной промышленности, образцы цинковых сплавов для спектрометра предпочтительно обрабатывать сухой резкой на специализированном фрезерном станке или токарном станке для получения плоской, свободной от включений, неокисленной свежей металлической поверхности для испытаний.

В2: Какие преимущества перед портативным XRF (рентгенофлуоресцентным спектрометром) предлагает спектрометр прямого считывания (Spark-OES) при тестировании цинковых сплавов?

Ответ: Эти два типа оборудования имеют четко различающиеся сценарии применения.

1. Возможность анализа легких элементов и количественного определения следовых примесей: портативные рентгенофлуоресцентные спектрометры демонстрируют низкую количественную стабильность для легких элементов, таких как Al и Mg; в то же время их пределы обнаружения для следовых опасных примесей, таких как Pb и Cd, относительно высоки, что затрудняет точное определение сверхнизкого содержания. Оптико-эмиссионный спектрометр (дуговой/искровой OES), напротив, предлагает типичный предел обнаружения следов до 0,0001% (1 ppm), что соответствует требованиям высокоточного тестирования для контроля марок цинковых сплавов серии Zamak и пределов содержания опасных веществ по RoHS.

2. Эффективная глубина обнаружения и репрезентативность результатов: сбор сигнала XRF ограничивается микрометровым поверхностным слоем образца и легко подвергается искажению из-за оксидной пленки и поверхностных загрязнений; Анализ OES основан на высоковольтной искровой абляции для мгновенного возбуждения металлического образца на определенную глубину, что позволяет эффективно избежать влияния поверхностного оксидного слоя, поэтому его результаты испытаний более репрезентативны для истинного состава матрицы цинкового сплава.

Дополнительное объективное примечание: Портативный XRF отличается неразрушающим контролем и портативностью, что делает его подходящим для быстрого предварительного скрининга сырья; Искровой OES — это лабораторный прибор для разрушающего анализа, подходящий для контроля качества на производственной линии, арбитража готовой продукции и точного определения марки.
