Плавление в инертном газе (IGF) и горячая экстракция: ключевые различия в анализе газовых элементов

В материаловедении и металлургии,плавление в инертном газе (IGF)(часто стандартизированное как экстракция-плавление в инертном газе) и горячая экстракция(также называемая термической десорбцией или TDS/TDA) являются двумя основными аналитическими методами, используемыми для определения примесей межузельных газов — в частности кислорода (O)/азота (N)/водорода (H)— в твёрдых образцах, таких как металлы, сплавы, передовая керамика и неорганические порошки.

Фундаментальное различие между этими двумя методами заключается в физическом состоянии образца во время нагреванияи температуре экстракции.

Проще говоря: плавление в инертном газе полностью расплавляет образец для высвобождения всех газов посредством химических реакций, тогда как горячая экстракция нагревает образец ниже температуры плавления для извлечения только диффундируемого водорода посредством диффузии в твёрдом состоянии.

1. Основные принципы и механизмы высвобождения газов

Плавление в инертном газе (IGF)

Состояние образца: Полностью расплавленное (фазовый переход из твёрдого состояния в жидкое).

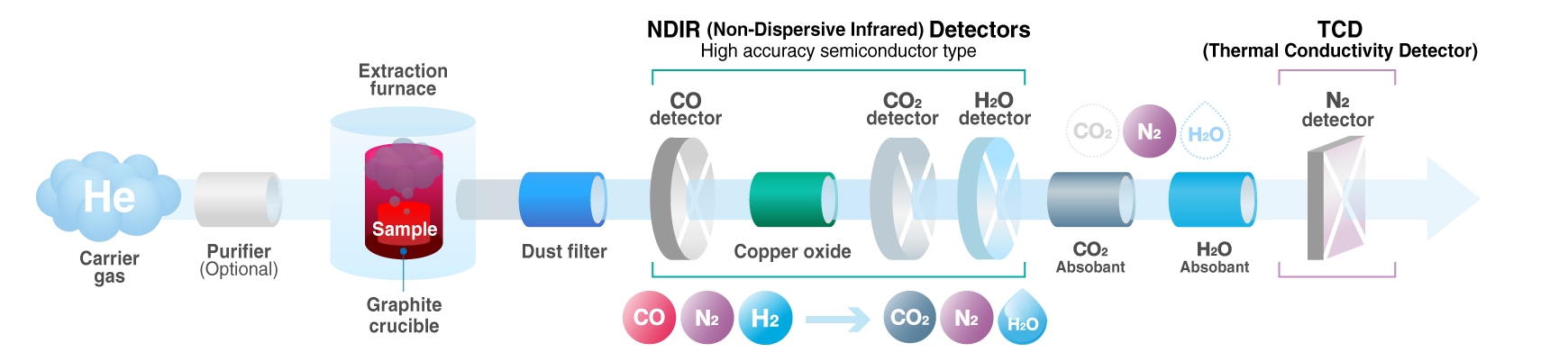

Рабочий принцип:Образец помещается в высокочистый графитовый тигель в защитной атмосфере потока инертного газа-носителя (обычно гелия, He, или аргона, Ar). Затем он нагревается до сверхвысоких температур (1500℃–3000℃) с использованием импульсной печи (электродный резистивный нагрев) или высокочастотной индукционной печи.

Механизм высвобождения газа: При этих экстремальных температурах кристаллическая решётка материала полностью разрушается. Связанный кислород в образце вступает в карботермическую восстановительную реакцию с углеродом графитового тигля, образуя монооксид углерода (CO). Одновременно азот и водород, захваченные в межузлиях решётки, дефектах или включениях, полностью высвобождаются в виде молекул N2 и H2. Затем газ-носитель переносит выделившиеся газы в систему детектирования.

Детекторы и целевые элементы: Оснащён инфракрасными детекторами без дисперсии (NDIR) для измерения кислорода (часто после преобразования CO в CO2 с помощью катализатора из оксида меди) и детекторами теплопроводности (TCD) для измерения азота и водорода. Одновременно и точно измеряет общее содержание кислорода (Total O), общее содержание азота (Total N) и общее содержание водорода (Total H).

Горячая экстракция

Состояние образца: Твёрдое состояние сохраняется на протяжении всего процесса. Кристаллическая структура остаётся неизменной, а температура нагрева поддерживается строго ниже температуры плавления образца.

Рабочий принцип: Посредством нагрева при низких и средних температурах (изотермического или с использованием температурно-программируемой десорбции) тепловое движение и скорость диффузии межузельных атомов водорода в решётке значительно увеличиваются. Это позволяет диффундируемому водороду (подвижному водороду) перемещаться к поверхности образца и десорбироваться. Выделившийся H2 переносится высокочистым газом-носителем (например, аргоном или азотом) к детектору.

Механизм высвобождения газа: Из-за более низких рабочих температур этот метод не способен разрывать сильные химические связи, поэтому он не может разлагать высокостабильные оксидные или нитридные включения. Следовательно, он не имеет возможности обнаружения кислорода или азота. При более высоких температурах (800℃–1100℃) во время температурно-программируемых измерений он может извлекать слабосвязанный захваченный водород на границах зёрен и в дефектах (так называемый остаточный водород). Однако его основной целевой элемент остаётся водород (H).

Детекторы и целевые элементы: Используются высокоточные детекторы теплопроводности (TCD) или детекторы масс-спектрометрии (MS), специально предназначенные для анализа водорода.

2. Техническое сравнение: IGF и горячая экстракция

3. Почему горячая экстракция не может обнаруживать кислород и азот

Фундаментальная причина этого ограничения заключается в различии между энергией связи и характеристиками диффузии этих атомов газа в металлической матрице:

Поведение водорода (H): Атомы водорода имеют чрезвычайно малый атомный радиус и находятся в виде межузельных атомов в металлической решётке, что приводит к исключительно низкой энергии активации диффузии. Даже при комнатной температуре водород может самопроизвольно диффундировать; при умеренных температурах, таких как 400℃, он быстро перемещается через межузельные позиции решётки и десорбируется с поверхности. Поэтому он легко количественно определяется методом горячей экстракции.

Поведение кислорода (O) и азота (N): Кислород и азот существуют в металлах и керамике в виде термодинамически стабильных химически связанных включений (таких как оксид алюминия, Al2O3, или нитрид титана, TiN). Энергия связи этих соединений чрезвычайно высока, и умеренный нагрев в твёрдом состоянии не может обеспечить достаточно энергии для разрыва этих связей. Кроме того, поскольку их атомные радиусы значительно больше, чем у водорода, их коэффициенты диффузии в решётках твёрдого состояния практически незначительны.

Техническое понимание: Только сверхвысокотемпературная среда плавления в инертном газеможет расплавить матрицу и растворить углерод графитового тигля в жидкой металлической ванне (часто при помощи флюсов из никеля или олова). Эта среда жидкой фазы обеспечивает быструю карботермическую реакцию восстановления, которая разрушает стабильные оксиды с выделением газа CO и разлагает нитриды с выделением газа N2, обеспечивая полное и количественное извлечение.

4. Типичные области применения и рекомендации по выбору

Когда использовать плавление в инертном газе (IGF)

Области применения: Определение общего содержания газовых примесей в стали, цветных металлах, титановых/циркониевых сплавах, твёрдых сплавах, передовой керамике, порошках катодных материалов литиевых батарей и высокочистых мишенях для распыления.

Назначение: Необходимо для контроля качества сырья, проверки общей химической чистоты и выявления неметаллических включений. Это универсальный стандарт для коммерческих сделок и академических арбитражей.

Выходные данные: Общее O, общее N и общее H.

Когда использовать горячую экстракцию

Области применения: Специально предназначена для определения диффузионного водорода с целью оценки рисков деградации материалов, таких как водородное охрупчивание (HE) и замедленное растрескивание в высокопрочных сталях, сварочных материалах (анализ водорода в сварном металле), слитках алюминиевых сплавов или при анализе отказов титановых сплавов из-за насыщения водородом.

Назначение: Высокоспециализированная оценка рисков. Поскольку метод не разрушает макроструктуру образца, он обеспечивает высокоточную оценку реального срока службы с точки зрения активных опасностей, связанных с водородом.

Выходные данные: Диффузионный водород (подвижный водород) и остаточный/захваченный водород.

5. Итоги и ключевые выводы для закупки лабораторного оборудования

Для комплексного элементного анализа: Если вашей лаборатории требуются сертифицированные, авторитетные данные об общей концентрации кислорода, азота и водорода для соответствия глобальным стандартам контроля качества, необходимо использовать плавление в инертном газе (IGF).

Для анализа водородного охрупчивания и отказов: Если основное внимание уделяется оценке таких факторов риска, как водородное растрескивание, без разрушения геометрии компонентов, горячая экстракция является идеальным высокоспециализированным методом.

Несопоставимость данных: Аналитические результаты этих двух методов нельзя использовать взаимозаменяемо. Измеренный методом IGF «общий водород» включает захваченный, молекулярный и связанный в соединениях водород, что приводит к значениям, значительно превышающим содержание подвижного «диффузионного водорода», полученного методом горячей экстракции. Каждый показатель отражает совершенно другое измерение эксплуатационных характеристик материала.

FAQ 1: Может ли плавление в инертном газе (IGF) заменить горячую экстракцию для оценки риска водородного охрупчивания?

Ответ: Нет. IGF измеряет общий водород в образцах, включая диффузионный, остаточный захваченный и химически связанный водород. Однако только диффузионный водород является непосредственной причиной водородного охрупчивания и замедленного растрескивания в металлических материалах. Поскольку IGF не может отделить диффузионный водород от общего водорода и требует плавления образца, он не может самостоятельно оценить риск водородного охрупчивания. В отличие от этого, горячая экстракция специально выделяет и количественно определяет диффузионный водород посредством нагрева твёрдого тела без плавления, что делает её отраслевым стандартным методом оценки водородного охрупчивания и проверки соответствия требованиям по водороду в сварных соединениях.

FAQ 2: Почему для испытаний IGF требуются флюсы, а для горячей экстракции они не нужны?

Ответ: IGF использует плавление при сверхвысокой температуре и карботермическое восстановление для извлечения всех газообразных элементов. Флюсы (например, никель, олово или медь) снижают температуру ликвидуса расплава, способствуют равномерному растворению углерода из графитового тигля и ускоряют полное разложение стабильных оксидов и нитридов, обеспечивая полное выделение газа. Горячая экстракция, напротив, основывается исключительно на физической термодиффузии водорода через твёрдую матрицу без плавления или химических реакций, поэтому флюсы совершенно не нужны.
