Руководство Q&A по анализатору углерода и серы: технический документ (white paper)
Часть 1: Основы и принципы работы

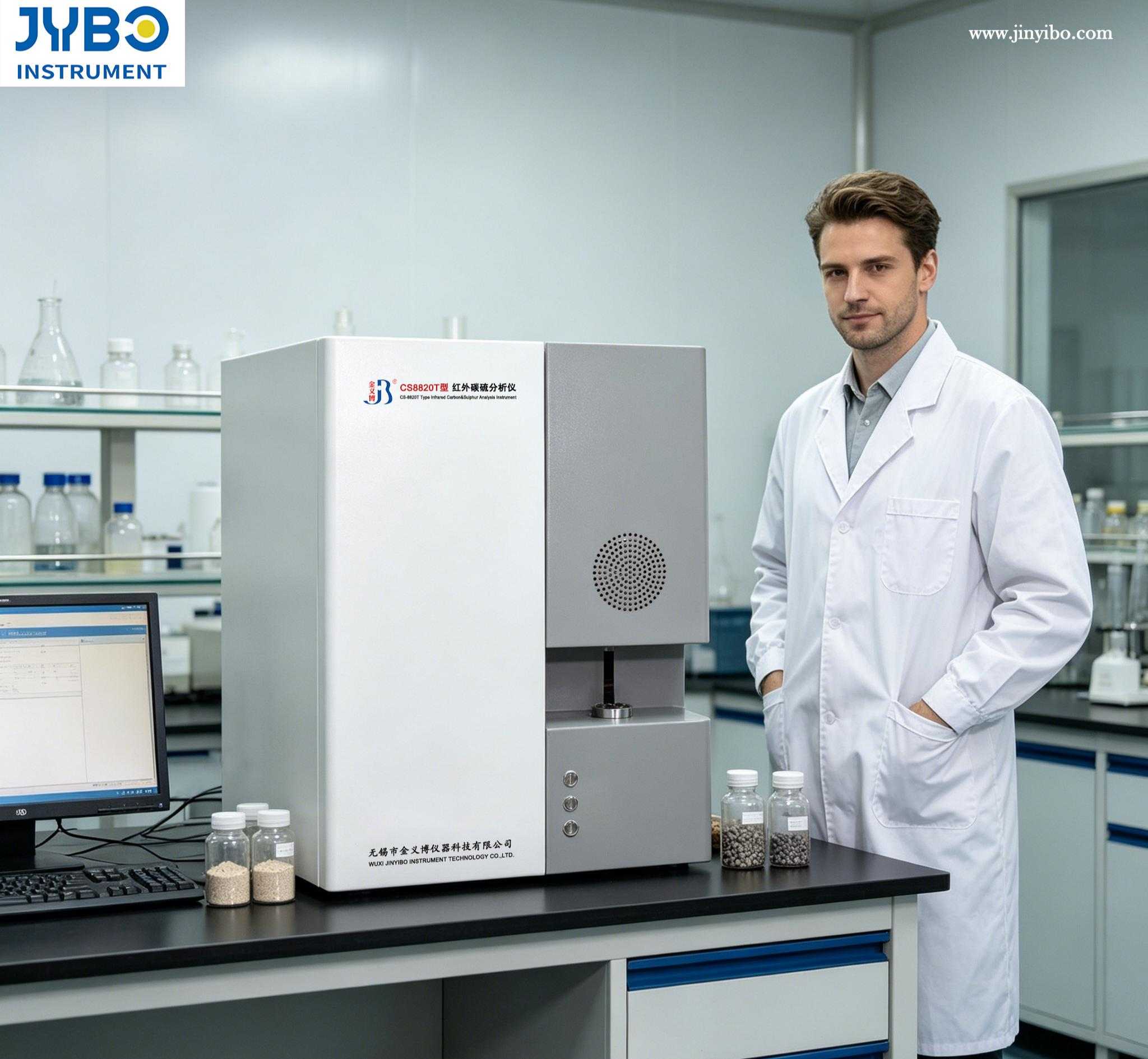

Q1: Что такое Carbon Sulfur Analyzer? Почему он критически важен для современной металлургической промышленности?
A: A Carbon Sulfur Analyzer — это высокоточный прибор элементного анализа, предназначенный для точного определения абсолютных концентраций углерода (C) и серы (S) в твердых матрицах, таких как сталь, железо, сплавы, керамика и минералы.
В материаловедении углерод определяет механические свойства, такие как твердость, износостойкость и предел прочности на растяжение. Сера, с другой стороны, напрямую вызывает «горячеломкость» (хрупкое растрескивание при горячей обработке) и ухудшает обрабатываемость материала. Контроль концентраций этих двух элементов на уровне ppm (частей на миллион) имеет первостепенное значение для обеспечения структурной целостности, соблюдения строгих нормативных стандартов и увеличения срока службы компонентов.
Q2: Каков лежащий в основе научный принцип высокочастотного инфракрасного (IR) анализатора углерода и серы?
A: Прибор работает на принципе высокочастотной индукционной печи с последующим сжиганием и инфракрасной (IR) абсорбционной спектроскопии.
Сначала твердый образец взвешивается в керамический тигель вместе с чистыми металлическими ускорителями (обычно гранулы вольфрама и медные хлопья) и помещается в высокочастотную индукционную печь. При непрерывном потоке высокочистой кислородной среды индукционная печь использует электромагнитную индукцию для мгновенного нагрева образца до температуры свыше 1 700 ℃. Это запускает полное сгорание, при котором связанный углерод и сера полностью окисляются до углекислого газа (CO2) и диоксида серы (SO2).
Затем эти газы потоком газа-носителя проходят через встроенный пылевой фильтр и трубки удаления/очистки влаги в высокогерметичную, термостатируемую ИК-ячейку детектирования. Поскольку молекулы CO2 и SO2 обладают уникальными и высокоспецифичными полосами колебательного поглощения на различных инфракрасных длинах волн, ослабление интенсивности ИК-луча математически рассчитывается программным обеспечением в соответствии с законом Бугера–Ламберта–Бера, что позволяет получить точную абсолютную концентрацию каждого элемента.
Q3: Чем отличается анализатор сжигания углерода и серы от других методов элементного анализа, таких как оптико-эмиссионный спектрометр (OES) и портативный XRF-анализатор?
В металлургии и производстве металлов эти три технологии выполняют различные аналитические задачи:
Optical Emission Spectrometer (OES): Превосходно выполняет синхронный многoэлементный количественный анализ (одновременное определение более 20 элементов) для стандартных однородных матриц. Однако при работе с сверхнизкоуглеродистыми сплавами, высокоуглеродистыми чугунами или сильно сегрегированными/неоднородными образцами специализированный анализатор углерода и серы на основе сжигания обеспечивает более высокую точность, более низкие пределы обнаружения (LOD) и непревзойденную повторяемость.
Handheld XRF Analyzer: Идеальны для быстрого неразрушающего экспресс-сортирования сплавов на месте и позитивной идентификации материала (PMI). Однако из-за фундаментальной физики рентгеновского излучения портативная XRF-технология физически не способна определять углерод. Если в полевых условиях требуется лабораторный анализ углерода, необходимо использовать мобильный анализатор металлов (портативный OES-анализатор). Тем не менее настольный высокочастотный анализатор углерода и серы остаётся абсолютным золотым стандартом контроля качества углерода и серы в лаборатории.
Часть 2: Промышленные применения и выбор оборудования
Q4: Каковы основные промышленные применения анализаторов углерода и серы?
A: Эта технология широко применяется в четырёх основных промышленных секторах:
Металлургия и производство стали: Используется для контроля процесса плавки у печи и финальной сертификации качества углеродистых сталей, нержавеющих сталей и сверхнизкоуглеродистых (Interstitial-Free / IF) сплавов.
Литейное производство и машиностроение: Используется для входного контроля качества (IQC) сырья, такого как чугун, стальной лом и серый/ковкий чугун, чтобы гарантировать требуемую микроструктуру и предотвратить катастрофические хрупкие разрушения в эксплуатации.
Авиакосмическое и автомобильное производство: Применяется для проверки соответствия состава суперсплавов и специализированных титановых/никелевых компонентов, исключая риск межкристаллитной коррозии, вызванной нежелательными скачками углерода или серы.
Горнодобывающая, цементная промышленность и геологические лаборатории: Используется для точного определения общего содержания углерода и серы в руде, известняке, угле и цементном клинкере для оптимизации производственных процессов и контроля экологического соответствия.
Q5: Какие ключевые технические характеристики должен оценивать покупатель при выборе анализатора углерода и серы?
A: Чтобы обеспечить наилучшую окупаемость инвестиций (ROI) и производительность оборудования, покупатели должны сосредоточиться на следующих четырёх ключевых параметрах:
Analytical Range (Detector Configuration): Убедитесь, что прибор оснащён многодиапазонной конфигурацией ячеек (например, двухдиапазонные инфракрасные пути для углерода и серы). Ячейки низкого диапазона предназначены для анализа следовых концентраций на уровне sub-ppm, тогда как ячейки высокого диапазона предотвращают насыщение детектора при анализе материалов с высоким содержанием элемента.
Combustion Furnace Power & Stability: Надёжная высокочастотная индукционная печь необходима (обычно с выходной мощностью ≥2,5 кВт; ≥3,0 кВт настоятельно рекомендуется для огнеупорных образцов) для обеспечения полного плавления тугоплавких металлов (например, вольфрама, молибдена) и ферросплавов.
Automation & Self-Cleaning Capabilities: Для высокопроизводительных круглосуточных промышленных условий приоритет следует отдавать системам с автоматической очисткой головки печи и автоматическим удалением шлака. Это значительно сокращает время простоя на обслуживание и стабилизирует базовую линию.
Software & LIMS Integration: Программное обеспечение должно поддерживать многоточечную полиномиальную аппроксимацию кривых, динамическую компенсацию дрейфа и анализ пиков в реальном времени. Оно также должно обеспечивать бесшовную интеграцию данных с электронными весами и системами управления лабораторной информацией (LIMS).
Часть 3: Точность системы и метрологическая калибровка
Q6: Какую точность могут достигать современные анализаторы C/S в практических применениях?
A: При оптимизированном аналитическом рабочем процессе эти приборы обеспечивают мирового уровня точность:
При следовых уровнях (≤0,001% C/S): чувствительность (LOD) может достигать 0,1 ppm (0,00001%), при этом относительное стандартное отклонение (RSD) обычно составляет ≤1%–2%.
При высоких концентрациях (≥3,0% C/S): для материалов, таких как чугун, повторяемость существенно выше, при этом RSD обычно ≤0,5%.
Реальная точность сильно зависит от полного сплавления образца, строгого температурного контроля ИК-ячейки (для устранения температурного дрейфа окружающей среды) и тщательной очистки фоновых примесей в кислороде-носителе.
Q7: Каков стандартный рабочий процесс калибровки для Elemental Analyzer C S?
: Калибровка фундаментально предназначена для установления надёжной математической функции между интегрированной площадью сигнала ИК-датчика и абсолютной массой элемента, в соответствии с законом Бугера–Ламберта–Бера:
1. Обнаружение утечек и кондиционирование (кинетическое равновесие): Программное обеспечение автоматически выполняет динамическую проверку утечек газового потока. После успешной проверки 2–3 пробных образца сжигаются для очистки внутренних трубопроводов и приведения индукционной печи к тепловому равновесию.
2. Калибровка холостого опыта (обнуление системы): Пустой керамический тигель, содержащий только стандартную дозу ускорителей (вольфрам/медь), сжигается 3–5 раз. Программное обеспечение автоматически усредняет фоновые сигналы и вычитает это «значение холостого опыта» из последующих анализов, устраняя фоновое влияние тиглей и реагентов.
3. Сертифицированный стандартный материал (CRM) — линейное выравнивание: CRM, соответствующие матрице, анализируются для устранения матричных эффектов относительно целевого материала испытаний.
Совет профессионала: Вы можете использовать один CRM для построения многоточечной калибровочной кривой, просто варьируя массу образца (например, взвешивая 0,2 г, 0,5 г, 0,8 г и 1,2 г соответственно). Это вводит пропорционально увеличивающиеся абсолютные массы углерода и серы в детектор, формируя высокоточно подобранную кривую без необходимости покупки нескольких отдельных стандартов.
4. Проверка и валидация: Отдельный независимый стандарт контроля качества сжигается. Если измеренное значение попадает в диапазон сертифицированной неопределённости, указанный в сертификате стандарта, калибровка считается успешной, и оборудование официально допускается к рутинным производственным испытаниям.
Часть 4: Устранение неисправностей и проблемы пользователей
Q8: Пыль от сгорания является «заклятым врагом» газового тракта. Как пользователи могут предотвращать засорение пылью?
A: Процесс высокочастотного сжигания неизбежно генерирует большое количество ультратонкой металлической оксидной пыли. Пользователям следует отдавать предпочтение приборам, оснащённым высокоэффективными встроенными пылевыми фильтрами и автоматическими механическими системами очистки, которые очищают внутренние стенки печи после каждого анализа. Периодическая замена фильтрующих элементов, удаление остатков печи и поддержание стабильной газодинамики являются ключевыми факторами предотвращения искажений пиков и дрейфа базовой линии.
Q9: Почему пользователи иногда сталкиваются с нестабильными результатами испытаний или систематическим занижением показаний серы?
A: Нестабильные результаты обычно вызваны неполным сплавлением пробы или загрязнением образца (например, остаточной поверхностной смазкой или не удалёнными оксидными слоями). Если показания серы систематически занижены, это обычно указывает на то, что газообразный SO2 поглощается или конденсируется до достижения детектора. Это часто вызывается тем, что внутренние химические реагенты (такие как Anhydrone / Anhydrous Magnesium Perchlorate) насыщаются влагой и слёживаются, или из-за микропротечек в газовом тракте после сжигания. Регулярная замена химических реагентов и регулярные динамические проверки на утечки являются наиболее прямыми мерами устранения.
