Почему образцы чугуна необходимо быстро охлаждать и немедленно подвергать спектроскопическому анализу?

Во многих отделах контроля качества литейных производств действует строгое правило: после отбора проб чугун необходимо быстро охладить для завершения процесса формирования белого чугуна, отшлифовать до гладкой поверхности и немедленно подвергнуть спектроскопическому анализу. Воздушное охлаждение и последующее повторное тестирование строго запрещены. Многие новые операторы считают этот процесс излишним и чрезмерно строгим, однако данная стандартная рабочая процедура имеет решающее значение для обеспечения точного анализа состава чугуна и предотвращения массовой выбраковки всей печи с отливками. Основная логика проста: для точного спектроскопического анализа требуется однородная и плотная структура белого чугуна. Любой образец серого чугуна с выделившимся графитом приведёт к искажённым и недействительным данным.

1. Быстрое охлаждение: «замораживание» образца в определяемом состоянии белого чугуна.

Сам чугун имеет высокое содержание углерода и кремния, причём оба этих элемента являются ключевыми компонентами, способствующими выделению графита. Если образец охлаждается естественным образом на воздухе, медленная скорость охлаждения позволяет атомам углерода в расплавленном чугуне достаточно времени для диффузии и объединения, в результате чего выделяется пластинчатый или шаровидный свободный графит, формируя обычную структуру серого чугуна. Графит, являясь неметаллическим изолирующим материалом, распределяется внутри металлической матрицы и непосредственно нарушает равномерную электропроводность поверхности образца. Спектроскопическое обнаружение основано на стабильном искровом возбуждении и сборе данных плазменного свечения; изолированные участки изолирующего графита вызывают нарушения разряда и рассеивание энергии, что делает невозможным получение стандартных спектральных сигналов.

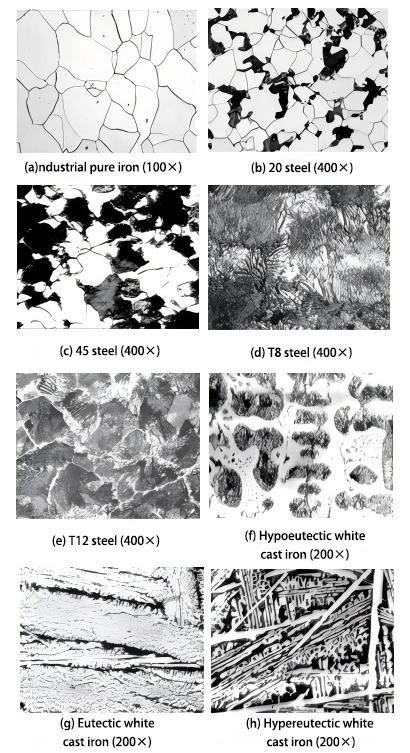

Только применение специальной медной формы для быстрого охлаждения в сочетании с водяным охлаждением позволяет принудительно подавить диффузию и выделение атомов углерода, прерывая процесс образования графита. В этот момент углерод в расплавленном чугуне не может выделяться в виде свободного графита; вместо этого он соединяется с железом с образованием цементита, который равномерно распределяется в металлической матрице в виде связанного углерода, в конечном итоге формируя образец белого чугуна с мелкими зёрнами, однородным составом и стабильной микроструктурой. Эта лишённая графита, равномерно проводящая микроструктура белого чугуна идеально соответствует эталону калибровки спектральных стандартов и является единственным основным условием для получения точных данных спектрального обнаружения.

2. Необходимо измерять немедленно: выделение графита необратимо.

Многие операторы цехов имеют ошибочное представление: если образец был быстро охлаждён и сформирован во время отбора пробы, то он считается пригодным, и неважно, сколько времени он будет оставаться перед испытанием. На самом деле процесс графитизации образцов чугуна является непрерывным и необратимым. Даже после охлаждения и затвердевания образца, когда его поверхность выглядит как белый чугун, остаточное тепло внутри продолжает стимулировать реакцию графитизации в твёрдом состоянии. После короткого периода выдержки выделяется большое количество мелкодисперсного скрытого графита, который может быть незаметен невооружённым глазом, но напрямую влияет на спектральное обнаружение. После образования графитовых примесей возникают типичные проблемы измерения: нестабильное искровое возбуждение, рассеянные световые пятна, значительно заниженные значения основного элемента углерода, а также большие колебания и неточности данных по ключевым легирующим элементам, таким как кремний, марганец и фосфор.

Кроме того, свежесформированные высокотемпературные образцы чугуна обладают чрезвычайно высокой реакционной способностью. Длительное воздействие воздуха быстро приводит к образованию плотного оксидного слоя на поверхности. Этот оксидный слой не только изолирует и блокирует электропроводность, но также поглощает энергию искрового возбуждения, ещё больше усиливая ошибки измерения. Поэтому стандартизированные операции в цехе требуют, чтобы после быстрого охлаждения, извлечения образца и шлифования для удаления поверхностного оксидного слоя и заусенцев образец немедленно подвергался спектральному испытанию для минимизации отклонений данных, вызванных изменениями микроструктуры и поверхностного окисления.

3. Неточные данные являются причиной массовой выбраковки.

Спектральное испытание перед печью является «первой линией контроля качества» в литейном производстве. Его основная функция — быстро определить фактический состав расплавленного чугуна, точно откалибровать углеродный эквивалент и обеспечить техническим специалистам возможность в реальном времени корректировать процесс загрузки шихты и плавки. Если процессы быстрого охлаждения и немедленного испытания будут пропущены, будут получены искажённые данные о составе. Операторы, регулирующие состав шихты и температуру печи на основе неверных данных, напрямую приведут к несоответствующему составу всей партии расплавленного чугуна. Последующие отливки будут подвержены таким дефектам качества, как аномальная твёрдость, неудовлетворительные механические свойства, усадочная пористость и хрупкость, что в конечном итоге приведёт к выбраковке всей партии продукции и значительному увеличению производственных затрат и потерь времени.

Основной принцип отбора спектральных проб перед печью в литейном производстве заключается в следующем: быстрое охлаждение для сохранения структуры белого чугуна и немедленное испытание для обеспечения точности. Важно различать: готовые чугунные отливки требуют преднамеренного медленного охлаждения для выделения графита, что улучшает вязкость и обрабатываемость отливки; однако образцы перед печью, используемые для спектрального испытания должны обрабатываться противоположным образом — с применением быстрого охлаждения для фиксации однородной структуры белого чугуна, а испытание должно выполняться сразу после формирования. Строгое соблюдение этого стандартизированного процесса необходимо для обеспечения точности и достоверности данных каждого компонентного анализа, тем самым поддерживая качество выпускаемых отливок.

Свяжитесь с нами для получения дополнительной информации или подробных сведений!

Тел:+86-183-5283 6805

Эл. почта:sales@jinyibo.com

Веб-сайт:www.jinyibo.com
