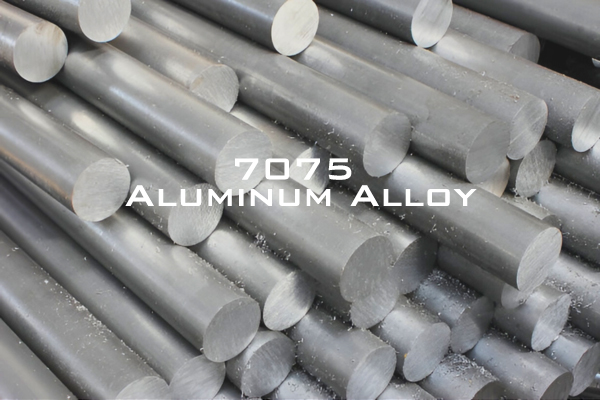

7075 Алюминиевый сплав: ключевой выбор материала для высокопрочных конструкционных деталей и спектрометрического контроля качества

В современном высокотехнологичном производстве соотношение прочности к массе является важнейшим показателем, определяющим характеристики продукции. Как типичный представитель сверхпрочных алюминиевых сплавов серии 7000, алюминиевый сплав 7075 (Al-Zn-Mg-Cu) обеспечивает механическую прочность, сопоставимую с конструкционной сталью, сохраняя при этом присущую алюминию низкую плотность. Поэтому он стал основным выбором материала для аэрокосмической отрасли, современного специального оборудования и механических конструкционных компонентов, работающих при высоких нагрузках.

1. Микросостав и физико-химические свойства алюминиевого сплава 7075

Исключительные характеристики алюминиевого сплава 7075 обусловлены его точным соотношением элементов (соответствует стандартам GB/T 3190 / ASTM B209):

Цинк (Zn: 5,1%–6,1%) + Магний (Mg: 2,1%–2,9%): Основная упрочняющая комбинация. Эти элементы равномерно выделяются в алюминиевой матрице, образуя высокоплотную упрочняющую фазу MgZn2. Это значительно повышает предел текучести и предел прочности при растяжении, придавая сплаву 7075 характеристики сверхтвёрдого материала. Поддержание этого узкого диапазона процентного содержания предотвращает снижение прочности и риски коррозионного растрескивания под напряжением.

Медь (Cu: 1,2%–2,0%): Важный вторичный упрочняющий элемент, который дополнительно повышает плотность сплава, прочность при растяжении и твёрдость для применения при высоких нагрузках. Однако повышенное содержание меди немного снижает свариваемость и стойкость к коррозионному растрескиванию под напряжением, поэтому варианты 7075 с высоким содержанием меди редко используются в сварных конструкциях.

Хром (Cr: 0,18%–0,28%): Специальный элемент для измельчения зерна, подавляющий рекристаллизацию зёрен во время термообработки. Он оптимизирует внутреннюю микроструктуру, значительно снижает склонность к коррозионному растрескиванию под напряжением (SCC) и повышает структурную стабильность в сложных условиях эксплуатации.

Контроль примесей (Si ≤ 0,4%, Fe ≤ 0,5%): Строгие ограничения по кремнию и железу предотвращают сегрегацию примесей, которая вызывает ухудшение механических характеристик и снижение усталостной долговечности. Контроль примесей является важным показателем соответствия для аэрокосмического сплава 7075.

Механические характеристики при различных типичных состояниях термообработки

Механические свойства, формуемость и коррозионная стойкость алюминиевого сплава 7075 в значительной степени зависят от термической обработки. Различные состояния обработки соответствуют различным инженерным требованиям и служат важной основой для выбора материала и контроля качества:

7075-O (Отожжённый): Обеспечивает максимальную пластичность и способность к холодной формовке без напряжений наклёпа. Идеален для сложной гибки, штамповки и холодной деформации. Однако после формования должен пройти закалку на твёрдый раствор и искусственное старение для восстановления высокопрочных характеристик и не может напрямую использоваться в несущих конструкциях.

7075-T6 (Термообработанный на твёрдый раствор и искусственно состаренный): Промышленный стандарт для высокой прочности. Предел прочности при растяжении достигает 570 МПа и выше, при этом обеспечиваются максимальные значения твёрдости и предела текучести наряду с отличной стабильностью при механической обработке. Широко используется в аэрокосмической отрасли и высоконагруженных статических конструкционных компонентах, являясь наиболее распространённым состоянием поставки на рынке.

7075-T73 (Перестаренный): Получается благодаря длительным процессам старения, при этом жертвует 10%–15% максимальной прочности ради значительного улучшения трещиностойкости и сопротивления коррозионному растрескиванию под напряжением (SCC). Эффективно предотвращает разрушения из-за трещин в условиях высоких напряжений, влажной или коррозионной среды, хорошо подходит для морских и наружных применений.

2. Основные области применения алюминиевого сплава 7075

Обладая комплексом механических характеристик, включающих высокую прочность, малый вес, усталостную стойкость и высокую стабильность, алюминиевый сплав 7075 превосходит обычные сплавы, такие как 6061 и 6063. Он используется в критически важных, высоконагруженных и высокоточных производственных секторах:

2.1. Аэрокосмические конструкционные компоненты

Как ведущий сверхпрочный алюминиевый сплав аэрокосмического класса, 7075 применяется в критически важных несущих деталях, таких как верхние пояса крыльев коммерческих самолётов, основные рамы фюзеляжа, опорные узлы шасси и высокопрочные крепёжные элементы кабины. Он обеспечивает снижение массы конструкции при сохранении высокой несущей способности и усталостной стойкости во время полёта.

2.2. Современные космические пусковые системы и оборонное оборудование

Отвечая требованиям высокой нагрузки, экстремальной надёжности и лёгкой конструкции, 7075 широко применяется в корпусах космических ракет-носителей, несущих кронштейнах космических аппаратов, конструкционных компонентах высотных беспилотных летательных аппаратов большой продолжительности полёта (HALE) и тяжёлом промышленном оборонном оборудовании, обеспечивая баланс между снижением массы конструкции и стабильностью в экстремальных условиях.

2.3. Высокоточная оснастка и производство пресс-форм

Замена традиционной стали в высокоточных литьевых формах, выдувных формах и вспомогательной оснастке для литья под давлением. Благодаря превосходной теплопроводности, низкой степени деформации и отличной обрабатываемости он сокращает время производственного цикла, повышает точность размеров и снижает массу форм и затраты на обработку при массовом производстве.

3. Входной контроль качества (IQC): решения спектрометрического анализа

Поскольку соотношение элементов в алюминиевом сплаве 7075 напрямую определяет его усталостную долговечность и коррозионное поведение, а его химический состав частично совпадает с родственными сплавами, такими как 7050 и 7020, точный количественный элементный анализ с помощью спектрометрии во время IQC и производства необходим для поддержания соответствия требованиям качества в аэрокосмической отрасли и прецизионном машиностроении.

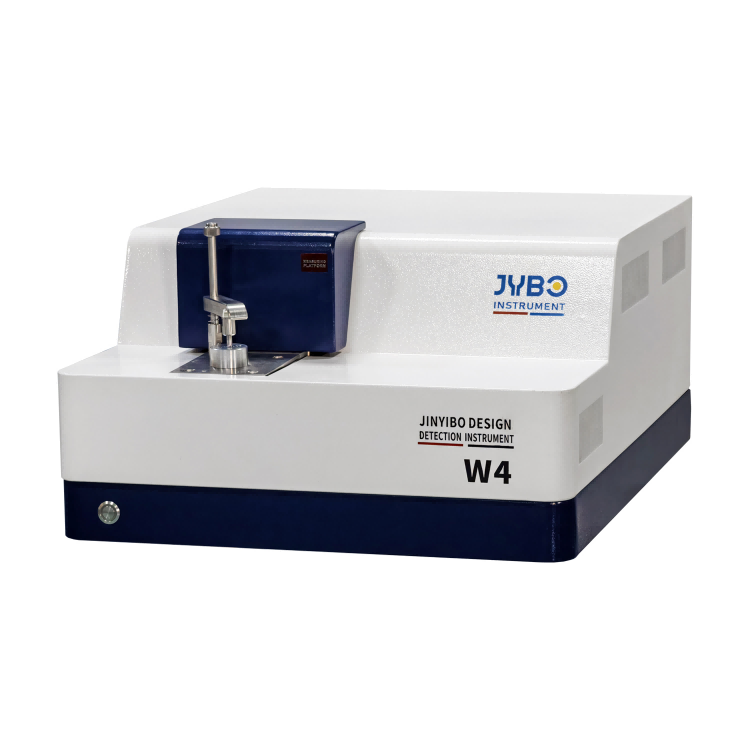

3.1. Оптико-эмиссионная спектрометрия (OES) — Золотой стандарт лабораторного анализа

Как обязательный метод контроля для высококачественных аэрокосмических материалов, OES использует дуга/искра разряд для возбуждения поверхности образца, обеспечивающий количественный анализ всех составляющих элементов на уровне ppm (Zn, Mg, Cu, Cr, Si, Fe). Он надежно отличает 7075 от аналогичных марок (таких как 7050 или 7020), устраняя ошибки смешения марок и несоответствие состава требованиям, одновременно предоставляя отслеживаемые данные испытаний для аудитов соответствия.

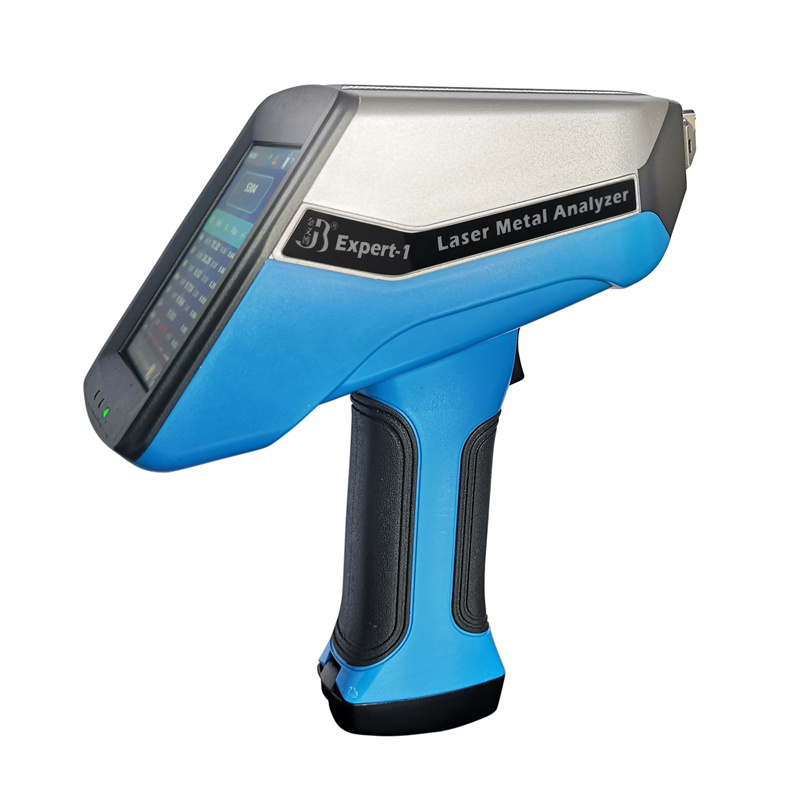

3.2. Портативная лазерно-индуцированная пробойная спектроскопия (LIBS) —Быстрая идентификация материала на месте

Разработанная для контроля качества на производственных площадках и складах, LIBS отличается высокой чувствительностью к легким элементам, таким как Mg и Al. Она может точно проверять узкий диапазон содержания магния 2,1%-2,9% в алюминии 7075 за считанные секунды, выявляя смешение сырья и отклонения состава непосредственно на месте для достижения 100% идентификации материала (PMI) охвата.

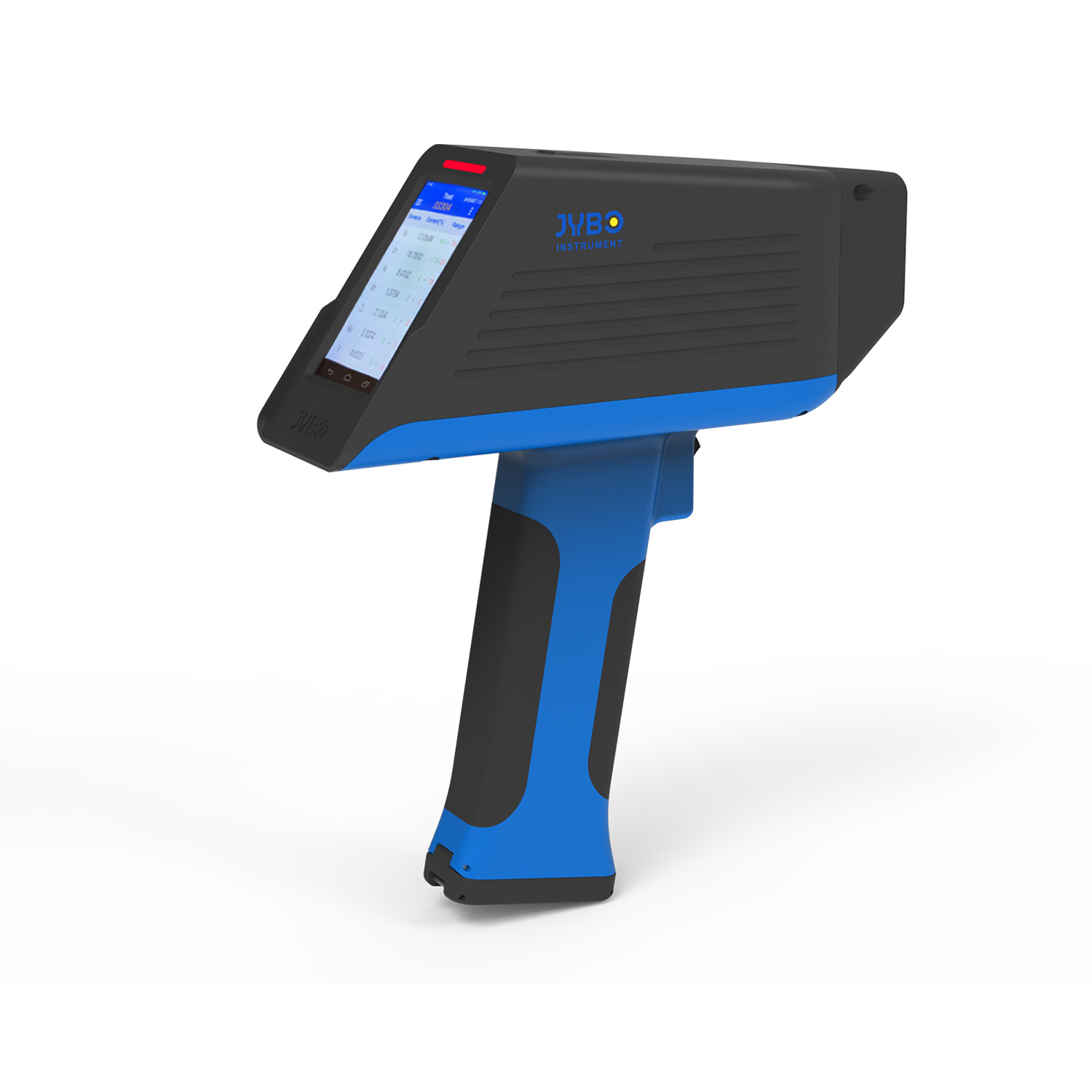

3.3. Портативная рентгенофлуоресцентная спектроскопия (XRF) — Сортировка партий лома и материалов

Как метод неразрушающего контроляне требующий шлифовки поверхности, XRF обеспечивает сверхбыстрые результаты для тяжелых металлических элементов, таких как Zn и Cu. Она определяет, относится ли материал к семейству сверхпрочных алюминиевых сплавов серии 7000, за считанные секунды, что делает ее идеальной для сортировки сырья в больших объемах, классификации перерабатываемого лома и предварительной проверки марки.

3.4. Основные рекомендации для полного обеспечения качества 7075

Спектрометрический анализ оценивает соответствие химического состава требованиям, но не может определить состояние термообработки или механические свойства. Поэтому комплексный процесс обеспечения качества 7075 должен следовать двойному правилу: Соответствие элементного состава + Механическая проверка.

После проверки химического состава с помощью спектрометрии в соответствии со стандартами GB/T 3190 или ASTM B209 операторы должны использовать твердомеры Либа, Бринелля или Роквелла либо универсальные машины для испытания на растяжение для проверки механических характеристик (прочности, твердости, вязкости). Это гарантирует, что состояния T6, T73 или O соответствуют эксплуатационным требованиям, и предотвращает попадание несоответствующих материалов после термообработки на производственную линию.

Итоги

Благодаря точным соотношениям легирующих элементов и контролируемым характеристикам термообработки алюминиевый сплав 7075 остается незаменимым материалом для высокопрочных легких конструкций в передовом производстве. Интеграция многоуровневой системы спектрометрического контроля качества (OES + LIBS + XRF) охватывает входной контроль, проверку на производственном участке и массовую сортировку, обеспечивая чистоту сплава, соответствие элементного состава требованиям и стабильность свойств на каждом этапе производства.

Часто задаваемые вопросы

В1: Учитывая значительное совпадение химического состава при идентификации материала (PMI), как можно точно отличить 7075 от других сверхпрочных алюминиевых сплавов серии 7000, таких как 7050 и 7020?

О: Хотя все алюминиевые сплавы серии 7000 используют цинк (Zn) в качестве основного легирующего элемента, существуют важные различия в их микролегирующих добавках и химическом составе, отвечающем за упрочнение:

Различия основных элементов: 7075 содержит больше меди (Cu:1,2%-2,0%) и магния (Mg:2,1%-2,9%). В отличие от него, 7020 характеризуется крайне низким содержанием меди (обычно Cu≤0,10%), почти полностью основывается на системе Zn-Mg для дисперсионного твердения и практически не содержит Cr или Zr. 7050 имеет значительно более высокие уровни как циркония (Zr:0,08%-0,15%), так и меди (Cu:2,0%-2,6%) по сравнению с 7075.

Зернорафинирующие элементы (Cr против Zr): 7075 использует хром (Cr:0,18%-0,28%) для подавления рекристаллизации. В отличие от него, 7050 заменяет хром на цирконий (Zr) для достижения превосходной чувствительности к закалке и вязкости разрушения в толстолистовых изделиях — что делает соотношение Cr/Zr основным показателем для идентификации PMI на производственном участке.

Стратегия контроля: При использовании портативных анализаторов XRF или LIBS следует обращать внимание на характерные спектральные пики Cr/Zr наряду с количественными диапазонами содержания Cu. Следует учитывать, что портативные устройства могут иметь ограниченную чувствительность к низким концентрациям Zr, а измерения легкого элемента Mg часто находятся в пограничных неоднозначных диапазонах. Для критически важных применений обязательным является высокоточный количественный анализ на уровне ppm с помощью искровой оптической эмиссионной спектрометрии (OES) для устранения риска смешения марок.

В2: Почему инженеры-конструкторы часто отдают предпочтение состоянию 7075-T73 вместо 7075-T6 для сложных компонентов, несмотря на то, что T6 обладает более высокой прочностью на растяжение?

О: Это предпочтение отражает классический инженерный компромисс между устойчивостью к коррозионному растрескиванию под напряжением (SCC) и трещиностойкостью:

Ограничения состояния T6: 7075-T6 — это состояние с максимальным старением, обеспечивающее предел прочности при растяжении свыше 570 МПа. Однако его границы зерен характеризуются непрерывными сетями выделений MgZn2. При длительных растягивающих нагрузках в сочетании с влажной, морской или богатой хлоридами средой такая структура обладает высокой склонностью к SCC и сильной чувствительностью к концентраторам напряжений, что создает риск внезапного катастрофического хрупкого разрушения. (T6 по-прежнему подходит для сухих сред без длительных растягивающих напряжений.)

Преимущества состояния T73: Состояние T73 использует двухстадийную термообработку с перестариванием, которая укрупняет выделения на границах зерен и делает их прерывистыми. Это разрушает электрохимический путь коррозии вдоль границ зерен, значительно повышая устойчивость к SCC и одновременно улучшая трещиностойкость.

Критерии инженерного выбора: Хотя состояние T73 жертвует примерно 10%-15% максимальной прочности на растяжение, оно обеспечивает важные запасы безопасности и увеличивает усталостный ресурс конструкций в условиях высоких напряжений и коррозионного воздействия (например, в основных элементах аэрокосмических конструкций и морском оборудовании). Поэтому T73 часто указывается как обязательное стандартное состояние для сред с высоким риском коррозии.
