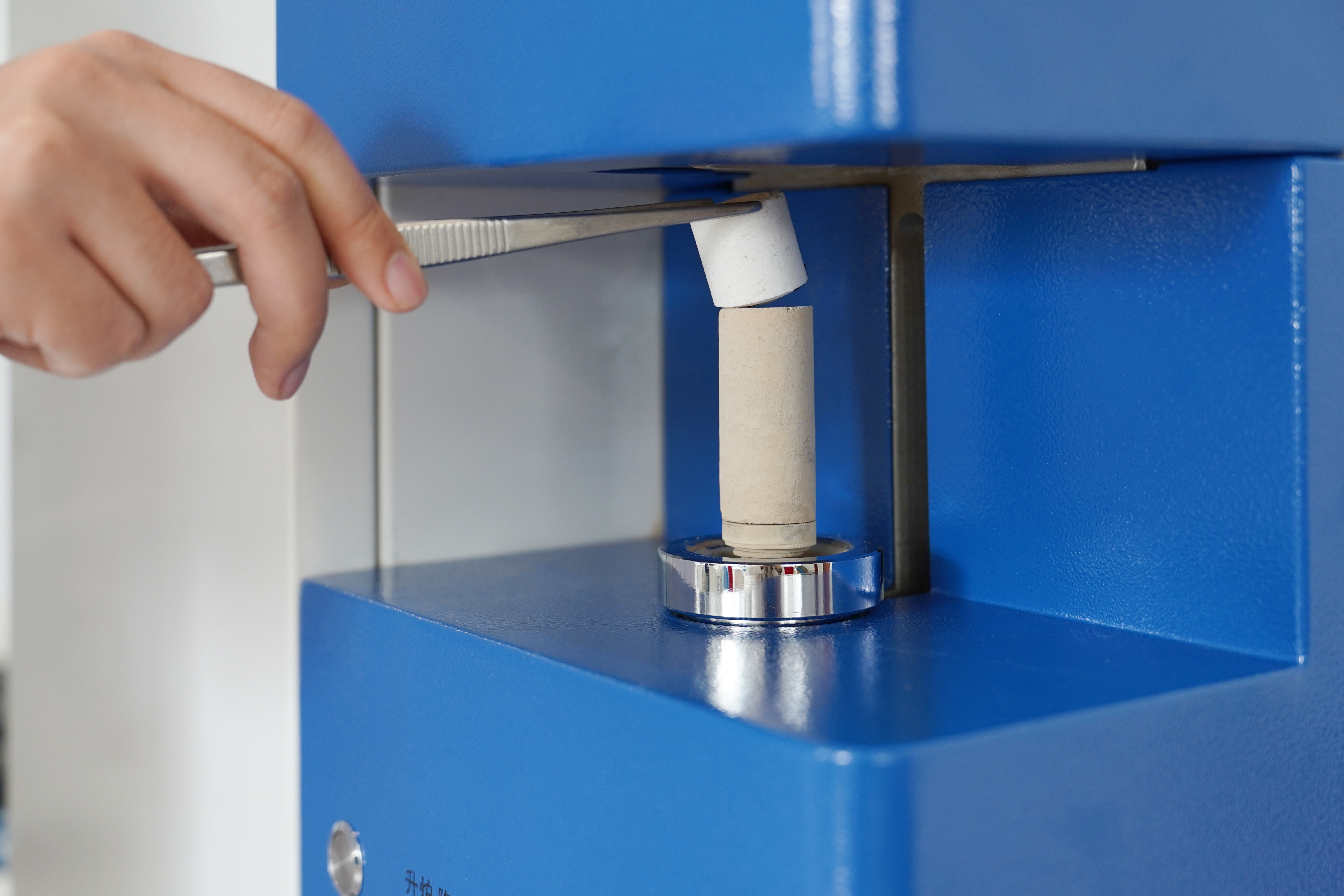

Анализатор серы и углерода Распространенные ошибки аналитического процесса и их решения

Ток пластины высокочастотной печи не в нормальном диапазоне (нормально 200~600 мА)

Причины и способы устранения неисправностей: Ток анода менее 200 мА, что указывает на слишком малую массу образца. Низкая мощность сгорания; образец неферромагнитный. Можно увеличить массу образца или количество ускорителя.

Анализатор серы и углерода Программа выпуска программного обеспечения не является нормальной

Причины неисправностей и пути их решения:

(1) Явление затухания формы пика, указывающее на то, что образец весит больше, его содержимое слишком велико, его трудно высвободить, и мощность низкая.

(2) Выброс двойных пиков, указывающий на высокое содержание образца, вес которого слишком велик.

(3) Время высвобождения составляет более 20 дюймов, что указывает на то, что образец трудно расплавить, недостаточная продувка кислородом.

(4) Время высвобождения более 50 дюймов, высокое содержание, отставание; большая заготовка тигля; низкий объем анализируемого потока газа.

Примечания: роль нескольких ускорителей: усиление индукционного эффекта аналитической системы (Cu, Sn); снижение температуры плавления материала образца, полное расплавление (железо); растворимость углерода, серы при высвобождении углерода и серы (вольфрам, железо), возникает эффект разбавления, может повысить температуру плавления материала образца, способствуя полному высвобождению.

Форма расплава в высокочастотной печи с пузырьками

Причины сбоев и способы их устранения: указывает на низкую температуру расплава (неправильный выбор ускорителя и т. д.); низкую мощность. Можно выбрать подходящий ускоритель или уменьшить объём взвешиваемого образца.

Низкая повторяемость результатов анализа

Причины неисправностей и пути их решения:

(1) Если содержание слишком велико и выходит за линейный диапазон, количество взвешиваемого образца можно уменьшить.

(2) Низкое содержание, нестабильная заготовка. Тигель следует обрабатывать в атмосфере, богатой кислородом; использовать кислород высокой чистоты; увеличить время продувки до необходимого значения; использовать ускоритель высокой чистоты.

(3) Плохая подготовка образца. Образец можно очистить, провести повторный отбор проб, прокалить, стандартизировать отбор проб.

(4) Образец неравномерен. Может потребоваться большое среднее значение; проведите дополнительный параллельный анализ или попросите службу доставки повторно взять образец.

(5) Качество ускорителя, заготовка не стабильна, следует выбрать стабильную заготовку.

(6) Прибор не используется в течение длительного времени, что может привести к попаданию влаги на детектор, электронные компоненты или другим причинам. Для проведения испытаний используйте стандартные образцы, а обслуживающий персонал должен сотрудничать с инспекторами, специалистами по техническому обслуживанию и ремонту.
