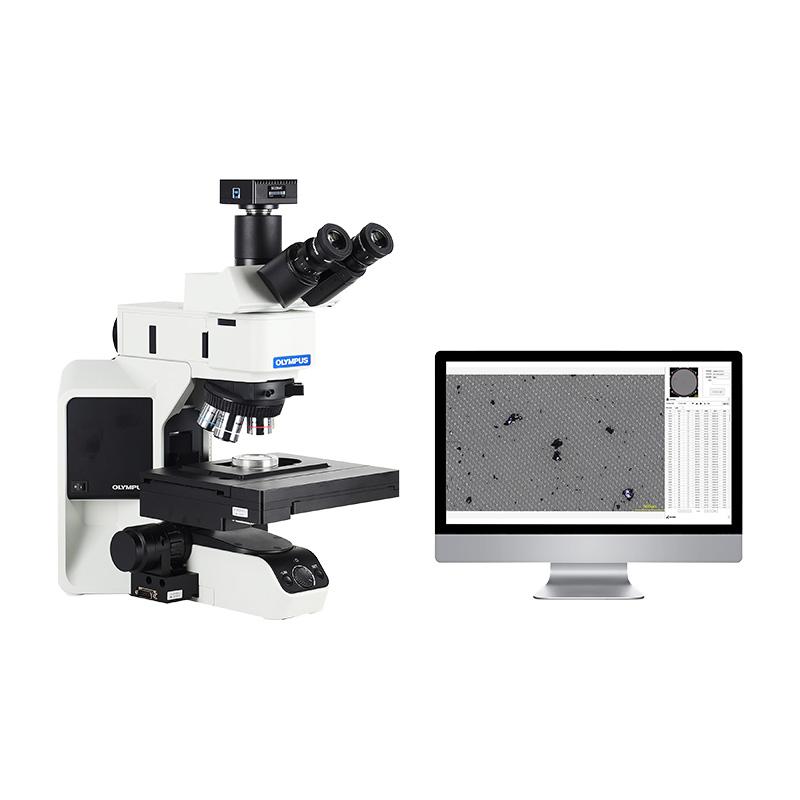

VDA19.1 Система анализа технической чистоты CA53M

Характеристики производительности

1. Время сканирования и оценки для одной фильтрующей мембраны должно контролироваться в пределах 3 минут (при условии использования объектива 3× с общим увеличением не менее 250×).

2. Анализ позволяет точно различать металлические частицы, неметаллические частицы и волокна, что позволяет иметь стандартную основу данных для оценки.

3. Исследовательский стереомикроскоп с большой глубиной резкости благодаря сверхвысокой глубине резкости и новому зажимному устройству фильтрующей мембраны 4-го поколения идеально решает проблему невозможности захвата всех резко сфокусированных изображений во время сканирования, вызванную неровной поверхностью фильтрующей мембраны.

4. Интерфейс программного обеспечения можно переключать между китайским и английским языками.

5. Оборудование автоматически регулирует интенсивность света, выполняет многопольное автоматическое сканирование, автоматически собирает изображения и проводит автоматический статистический анализ частиц.

6. Оборудование может точно и автоматически фокусироваться и рассчитывать размеры как крупных, так и мелких частиц в одной и той же области сканирования.

7. Он может классифицировать и определять сорта в соответствии с классами длины на основе стандартов ISO16232-2018, VDA19-2015, NAS1638, ISO4406, ISO4407 и стандартов, определенных предприятием, а также может рассчитывать общую длину волокон на фильтрующей мембране.

8. В соответствии с классификацией ISO16232/8 при повторном испытании одного и того же стандартного образца 10 раз отклонение общего числа частиц составляет менее 10%.

9.По требованиям заказчика возможна классификация, подсчет и оценка частиц различных размеров от 5 мкм до 3000 мкм и более.

10. Система также способна точно идентифицировать крупные частицы диаметром более 2 мм. Система может автоматически измерять и рассчитывать параметры размера отдельной частицы, такие как площадь, ширина и вписанная окружность.

11. Операторы могут свободно добавлять в программное обеспечение функциональные элементы, которые необходимо отразить в отчёте. Программное обеспечение имеет функцию автоматической памяти. Это позволяет отказаться от традиционного способа выбора соответствующего шаблона.

12. После сканирования мембраны фильтра система должна обеспечивать автоматическую статистику частиц, автоматическое установление пороговых значений и автоматическую идентификацию частиц без вмешательства человека для снижения вероятности ошибок. При этом сохраняется возможность ручной корректировки результатов сканирования для разделения или объединения частиц любой формы.

13. Устройство получения изображений: цветная камера высокой четкости, которая может взаимодействовать с автоматическим микроскопом для выполнения автоматического баланса цвета, автоматического сканирования и автоматического получения изображений.

14.Система должна иметь возможность восстанавливать цвет частиц, чтобы невооруженным глазом можно было различать частицы с разным цветом металла.

15.После однократного сканирования и оценки программное обеспечение должно иметь возможность повторно выбрать область анализа для повторного анализа (это действие не должно требовать повторного сканирования мембраны фильтра), чтобы извлечь частицы, которые могли быть потеряны на краю мембраны фильтра.

16. Оснащен высокоточным автоматическим сканирующим столиком со свободным ходом, имеющим как автоматический, так и ручной режимы управления. Общая точность сканирующего столика и оборудования, а также результаты детектирования контролируются стандартными блоками.

17. Отчет об анализе чистоты должен включать модель продукта, имя заказчика, требования к проверке, дату проверки, модель инспекционного оборудования, инспектора, фотографии проверки, результаты оценки и т. д. Отчет об анализе чистоты можно сохранить и распечатать.

18. Оцените общее количество загрязняющих веществ на мембрану фильтра, общее количество загрязняющих веществ на деталь и общее количество загрязняющих веществ на проектируемой площади 1000 см², предложенной в результатах оценки согласно VDA19-2015, и представьте их в виде отчета.

19. Программное обеспечение может автоматически сшивать сканированные изображения и сохранять сканированное изображение всей фильтрующей мембраны; сохраненные изображения фильтрующей мембраны можно в любое время извлечь для повторного анализа, хранения и автоматического экспорта в офисные и текстовые отчеты; классы частиц в шаблоне отчета можно задать в соответствии с потребностями пользователя.

20. Оснащен специальным держателем для фильтрующей мембраны. После установки фильтрующей мембраны её можно сканировать напрямую, без необходимости её перепозиционирования. Совместим с фильтровальной бумагой диаметром от 47 мм до 50 мм.

21. Характеристики сканирования данных мембран из нейлоновой сетки такие же, как и у мембран поверхностного фильтра, и результаты не зависят от сетки.

22.Системная калибровочная линейка, спецификация: 1/100 мкм

23. Для обеспечения надежности точности оборудования необходимо предоставить стандартные срезы (стандартные срезы частиц OPTO), используемые заводами-производителями эталонных образцов, для сканирования и проверки оборудования, которые используются для калибровки точности оборудования.
