1. Основное определение

VDA 19.1 — это авторитетный стандарт немецкой автомобильной промышленности для проверки технической чистоты функционально значимых автомобильных компонентов. Он определяет стандартизированные, воспроизводимые методы лабораторных испытаний для свободных твердых частиц загрязнений на поверхностях компонентов. Являясь основным эталоном соответствия для немецких автомобильных цепочек поставок, он унифицирует процедуры извлечения, фильтрации, анализа и отчетности по частицам для обеспечения последовательных, сопоставимых и прослеживаемых результатов испытаний на чистоту по всему миру.

Официальное полное название: Проверка технической чистоты – Загрязнение частицами функционально значимых автомобильных компонентов

Действующие версии: 2015 2-е издание (широко принято) | 2025 3-е пересмотренное издание (последняя версия, официально внедрена в 2026 году)

2. Область применения и отраслевые сценарии

2.1 Применимые компоненты

Охватывает функциональные прецизионные детали как для традиционных автомобилей с двигателями внутреннего сгорания, так и для автомобилей на новых источниках энергии:

Система трансмиссии: Детали двигателя, компоненты трансмиссии, корпуса гидравлических клапанов, масляные насосы, подшипники

Шасси и система безопасности: Прецизионные компоненты тормозной системы и рулевого управления

Система циркуляции жидкости: Детали систем охлаждения, кондиционирования воздуха, впуска и выпуска

Основные компоненты NEV: Тяговые электродвигатели, редукторы, инверторы, пластины охлаждения аккумуляторов, детали топливных элементов

Автомобильные электронные детали: Камеры, корпуса радаров, корпуса электронных блоков управления

2.2 Применимые загрязнители

Применимо только к удаляемым свободным твердым частицам: металлическая стружка, песчинки, пластиковая пыль, волокнистый мусор, сварочный шлак и другие твердые примеси.

2.3 Сценарии бизнес-применения

Одобрение образцов новой продукции, входной контроль IQC, выходной контроль OQC, валидация процесса очистки, анализ первопричин отказов, аудит соответствия OEM и подача документации PPAP.

2.4 Неприменимый диапазон

Исключает масляную пленку, смазку, ЛОС, ионное загрязнение, чистоту гидравлического масла (ISO 4406), управление производственной средой на месте (VDA 19.2) и прочно закрепленные неизвлекаемые частицы.

3. Полный процесс стандартного тестирования

Все испытания требуют обязательной предварительной проверки для гарантии достоверности и аудируемости данных.

3.1 Обязательная предварительная проверка

Холостая проба: Устраняет фоновое загрязнение от растворителей, посуды и лабораторной среды для обеспечения точных базовых данных.

Тест на снижение (Declining Test): Подтверждает достаточность извлечения частиц, проверяя, что принятые параметры испытаний могут полностью удалить свободные частицы с поверхности.

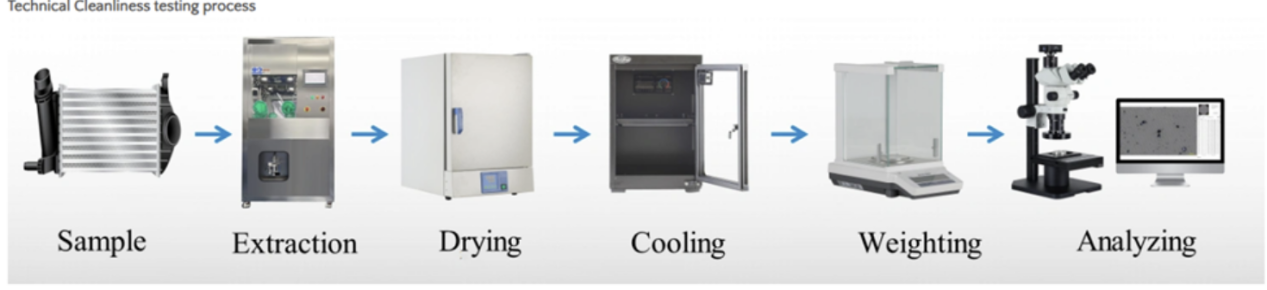

3.2 Формальные этапы тестирования

1. Подготовка образца: Разборка и защита образцов в контролируемой чистой среде, запись информации о компоненте и спецификаций испытаний.

2. Извлечение частиц: Поддерживает двойные решения по извлечению. Традиционное влажное извлечение включает ультразвуковую очистку, распыление под давлением и промывку погружением. Новое сухое извлечение (обновление 2025 года) включает вакуумное всасывание и штамповый отбор проб для чувствительных к жидкости электронных компонентов.

3. Фильтрация и сушка: Улавливание загрязнений с помощью стандартных фильтрующих мембран, сушка мембран до постоянного веса и контроль установленного уровня покрытия частицами.

4. Многомерный анализ: Проведение гравиметрического тестирования для определения общего веса остатков, оптической микроскопии для классификации частиц по размеру и статистического подсчета количества, а также SEM/EDX-анализа для определения морфологии частиц и состава материала.

5. Оценка результатов и отчетность: Вычитание значений холостой пробы, сравнение данных испытаний с требованиями заказчика и выпуск официальных отчетов об испытаниях VDA 19.1 со стандартизированным кодом чистоты компонентов (CCC).

4. Основные обновления версии 2025 года

Официально включает SEM/EDX-анализ материалов в качестве стандартного метода испытаний, обеспечивая точное отслеживание источников частиц и анализ отказов.

Оптимизирует критерии обнаружения микрочастиц размером менее 50 мкм, значительно повышая точность контроля сверхмелких загрязнений.

Добавляет две новые технологии сухой экстракции, охватывающие прецизионные компоненты, не подлежащие промывке, для которых невозможно использование жидкостной очистки.

Обновляет унифицированные эталоны параметров экстракции, а также оптимизирует калибровку неопределенности измерений и спецификации реагирования на выход за пределы допусков.

5. Основные преимущества и сравнение стандартов

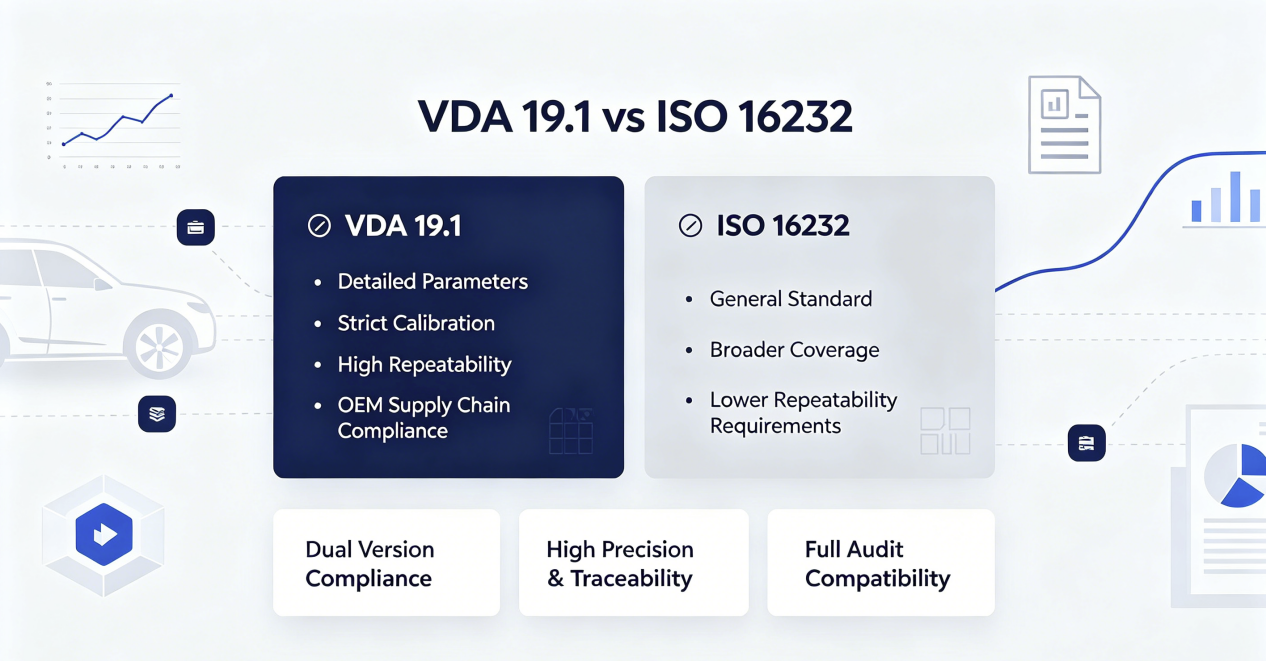

5.1 VDA 19.1 против ISO 16232

ISO 16232: Универсальный международный стандарт с широким охватом, но относительно общими спецификациями операций и низкими требованиями к повторяемости данных.

VDA 19.1: Профессиональный стандарт немецкой системы с подробными рабочими параметрами, строгими правилами калибровки данных и превосходной повторяемостью испытаний. Является обязательным для всех цепочек поставок немецких OEM-производителей и высокотехнологичных проектов в области транспортных средств на новых источниках энергии.

5.2 Преимущества нашего решения

Соответствие двум версиям: Поддержка как классической версии 2015 года, так и новейшей обновленной версии 2025 года для соответствия различным требованиям аудита OEM.

Высокая точность и прослеживаемость: Многомерный анализ частиц обеспечивает точную количественную оценку и полное отслеживание источников загрязнения.

Полная совместимость с аудитом: Строгое соблюдение стандартных правил предварительной проверки и отчетности, полная совместимость с требованиями PPAP, входного аудита OEM и контроля качества партий.

6. Часто задаваемые вопросы

В1: В чем разница между VDA 19.1 и VDA 19.2?
О1: VDA 19.1 фокусируется на лабораторном обнаружении частиц в компонентах и анализе данных для готовых деталей. VDA 19.2 регулирует чистоту производственных процессов на местах, включая контроль загрязнения производственной среды, оснастки, персонала и логистики. Эти два стандарта дополняют друг друга и обычно используются вместе в управлении качеством в автомобильной промышленности.

В2: Устанавливает ли VDA 19.1 единые предельные значения для частиц?
О2: Нет. VDA 19.1 определяет только стандартизированные методы и процедуры испытаний. Конкретные предельные значения чистоты (размер частиц, количество, вес) формулируются отдельно OEM-производителями и указываются в чертежах заказчика или технических спецификациях.

В3: Какой метод экстракции следует выбрать: влажный или сухой?
О3: Влажная экстракция является основным решением для обычных металлических и пластиковых деталей. Новый метод сухой экстракции специально разработан для чувствительных к жидкости прецизионных электронных компонентов. Окончательное решение должно быть подтверждено в соответствии с требованиями заказчика и характеристиками компонента.

В4: Почему испытание холостой пробы и тест на снижение концентрации являются обязательными?
О4: Эти два предварительных теста являются ключевыми пунктами аудита VDA 19.1. Они устраняют внешние фоновые помехи и подтверждают эффективность параметров экстракции, гарантируя, что все данные испытаний являются достоверными, воспроизводимыми и признанными на международном уровне.

В5: Применим ли VDA 19.1 для неавтомобильных промышленных деталей?
О5: Несмотря на то, что стандарт изначально был разработан для автомобильных компонентов, VDA 19.1 широко принят в качестве эталона высокоточной проверки чистоты для гидравлических клапанов, прецизионного оборудования и компонентов промышленных жидкостных систем в различных отраслях промышленности.

В6: Каковы сценарии применения SEM/EDX-анализа в новой версии?
О6: SEM/EDX-анализ определяет состав материала и морфологию частиц, помогая отследить источники загрязнения, такие как стружка от металлообработки, песок, пыль и продукты износа резины. Он широко используется при анализе отказов продукции и оптимизации качества процессов.
