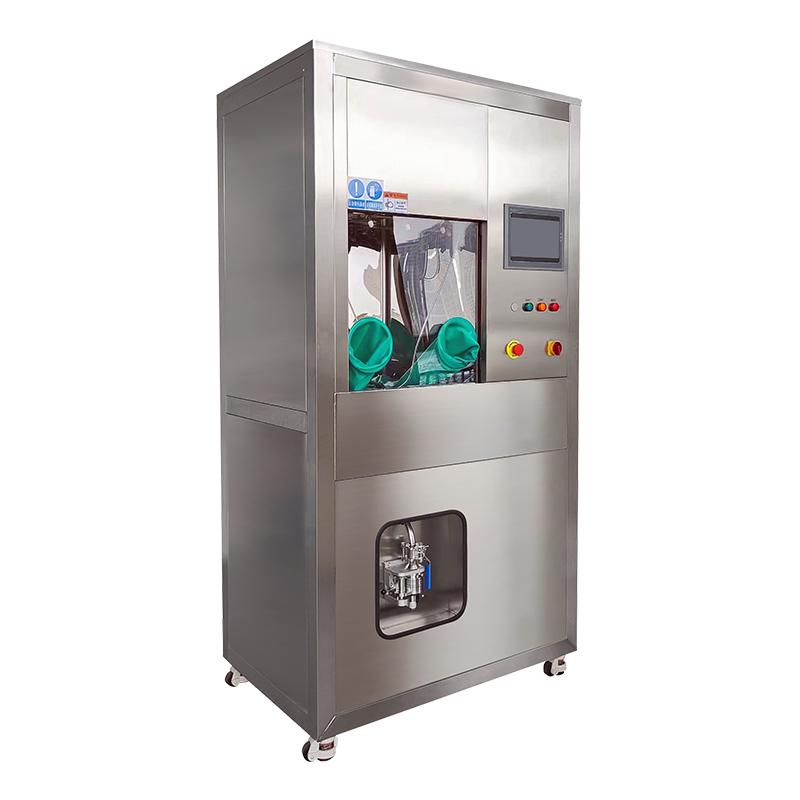

Шкаф чистоты компонентов CCS

Краткое содержание

Шкаф чистоты компонентов CCS, используемый для очистки и извлечения частиц из компонентов, объединяет в себе функции промывки под давлением, ультразвуковой очистки, внутренней промывки, промывки встряхиванием, продувки воздухом, подготовки образцов мембраны (извлечения частиц), оперативной фильтрации и рекуперации моющих средств, а также циркуляционной тонкой фильтрации.

Шкаф чистоты компонентов CCS оснащен множеством других функций, включая отображение рабочего состояния оборудования в режиме реального времени, независимое рабочее пространство со встроенной системой ламинарного потока воздуха, автоматический сбор образцов мембран фильтров.

Приложение

Шкафы для определения чистоты компонентов CCS широко используются для извлечения частиц и подготовки образцов при технической проверке чистоты различных автомобильных компонентов. Например, для проверки чистоты блока цилиндров, головки блока цилиндров, зубчатых передач, коленчатого вала, шатуна, распределительного вала, клапанов, поршней, коромысел, вала трансмиссии, масляного насоса, водяного насоса, турбокомпрессора, трубопроводов масляного контура и других деталей и узлов.

Функции

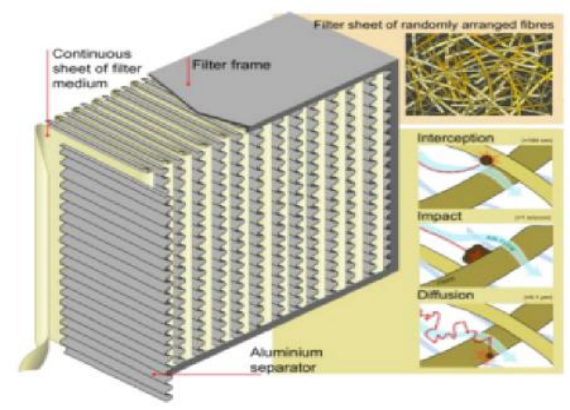

Ламинарная очистка воздуха

Оборудование оснащено устройством подачи воздуха с функцией циркуляции и фильтрации. Обеспечивает чистоту в рабочей зоне очистки с классом чистоты 1000 или 100 (при стандартном лабораторном уровне чистоты воздуха в миллионы раз), обеспечивая благоприятные условия для проведения испытаний чистоты компонентов и снижая влияние внешней среды на результаты испытаний.

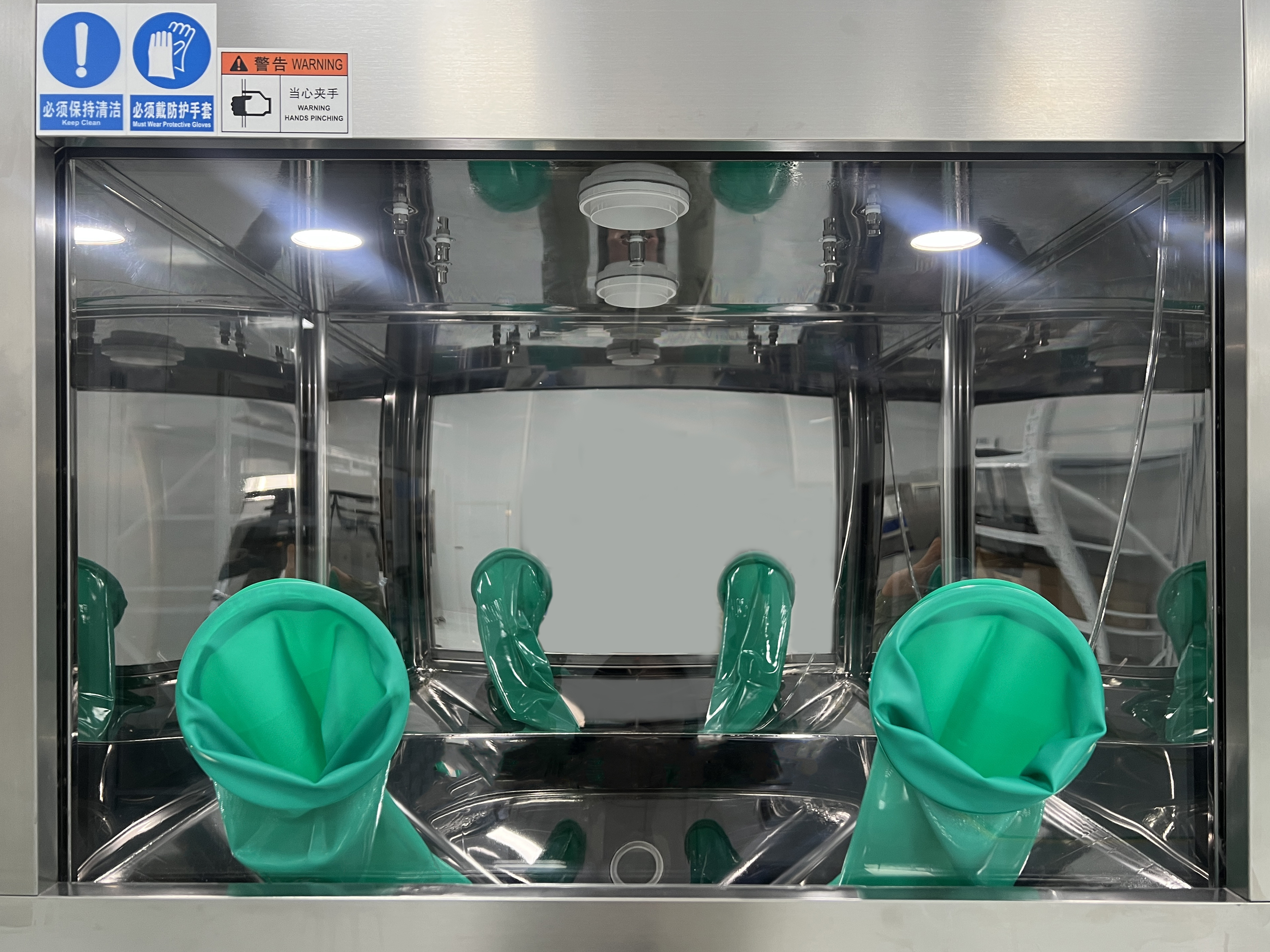

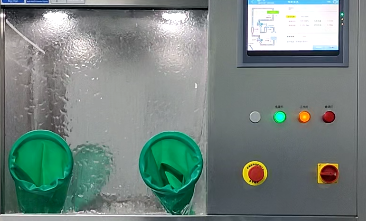

Четырехстенный спрей самоочищающийся

Верхняя часть камеры очистки под давлением оснащена несколькими широкоугольными форсунками, которые могут автоматически очищать четыре стенки резервуара очистки под давлением и подготавливать его к эксперименту на ранней стадии.

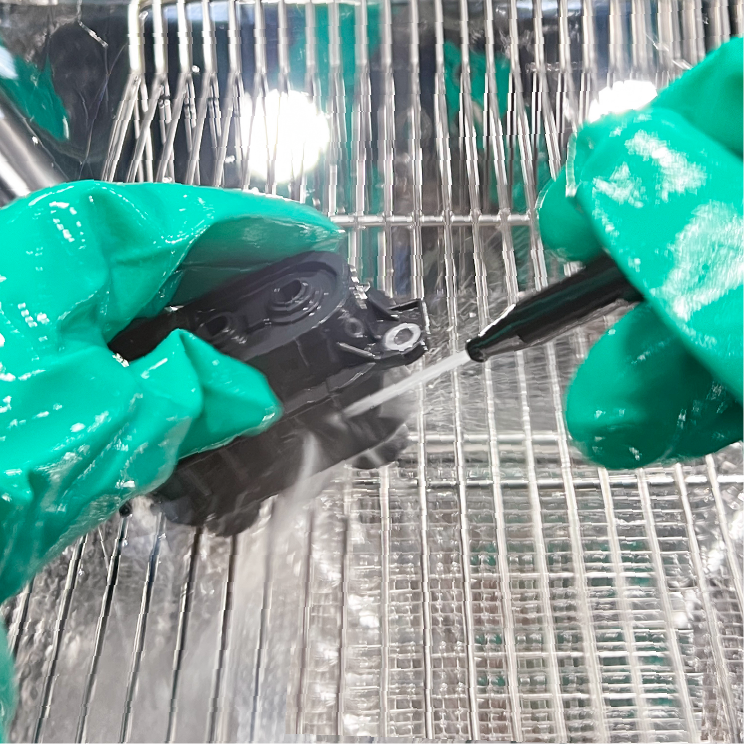

Промывка давлением/расходом

Детали проверяются распылителем, установленным на определённое давление или расход и угол наклона, после чего извлекаются и собираются остаточные частицы. Можно задать давление распыления (национальный стандарт) или расход (европейский стандарт), а сам процесс может выполняться количественно или по времени с заданным расходом. Конкретные требования основаны на технических характеристиках чистоты различных компонентов.

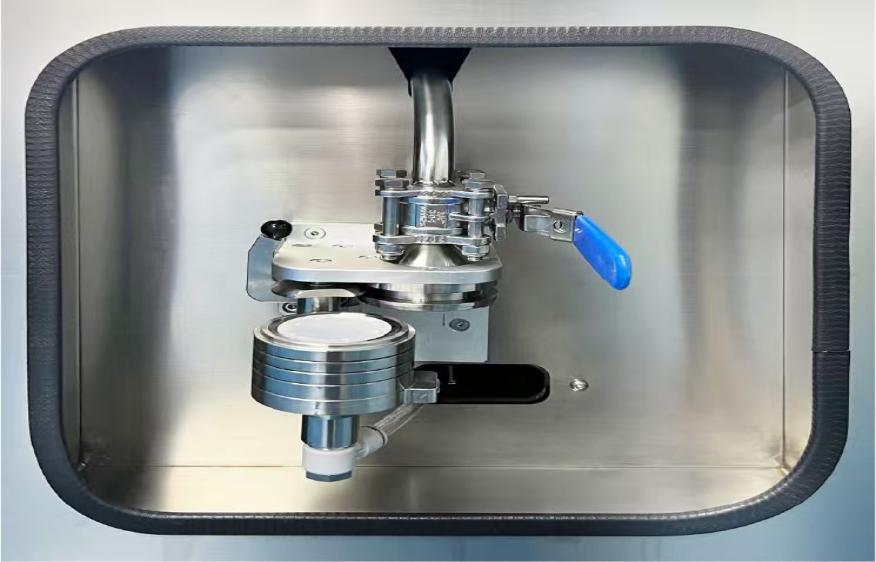

Устройство для подготовки проб фильтрующей мембраны

После очистки компонентов моющие средства могут синхронно и автоматически фильтроваться и повторно использоваться в онлайн-фильтре, что позволяет своевременно собирать твердые частицы с поверхности компонентов в моющих средствах и переносить их на поверхность мембраны фильтра-детектора. Ручная фильтрация моющих средств не требуется.

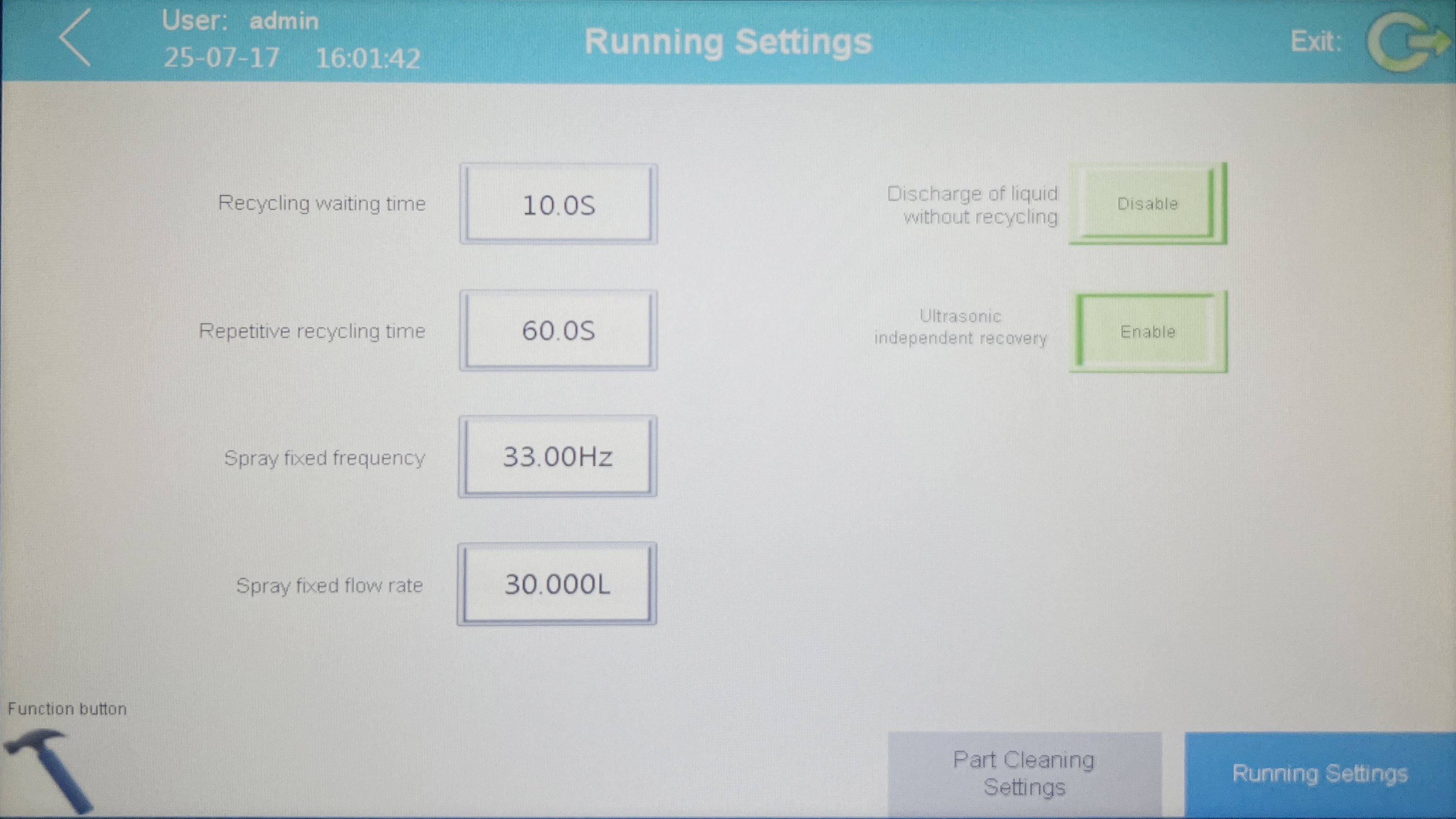

Настройки параметров очистки

Параметры очистки хранилища, такие как давление очистки, параметры потока, настройки скорости потока, время очистки, режим очистки, могут быть настроены в соответствии с различными стандартами определения чистоты.

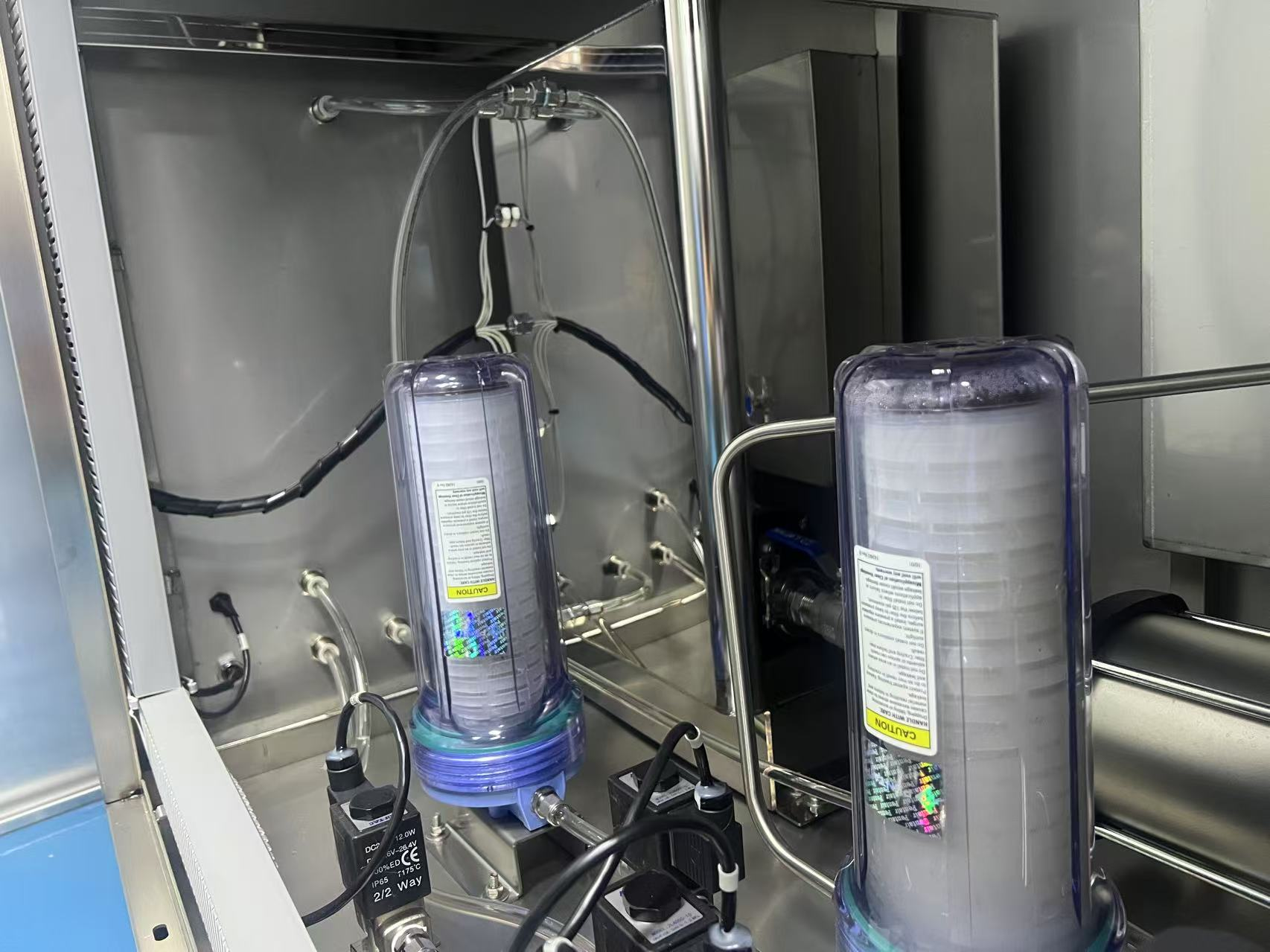

Система фильтрации жидкости

Внутри оборудования устанавливаются два жидкостных фильтра, и моющее средство подается из резервуара для хранения через насос под давлением. Оно проходит через фильтрующий элемент с точностью фильтрации 0,2 мкм, что гарантирует чистоту жидкости, используемой для очистки компонентов. Перед возвратом моющего средства в резервуар для хранения через мембранный пробоподготовитель оно фильтруется с точностью фильтрации 1,0 мкм, что гарантирует чистоту жидкости в резервуаре.

Добавить/заменить чистящее средство и функцию будильника

Объём резервуара для хранения жидкости составляет 50 л; соответствующее чистящее средство автоматически добавляется внутрь устройства через дозирующее отверстие. Пользователь может выбрать необходимое количество в соответствии с потребностями в очистке и тестировании. При необходимости замены чистящего средства нажмите соответствующую кнопку управления, откройте сливное отверстие, и устройство автоматически слило использованное чистящее средство.

Имеется функция настройки внутреннего цикла замены расходных материалов, которая устанавливает напоминания о цикле с учетом конкретных потребностей пользователя в замене расходных материалов.

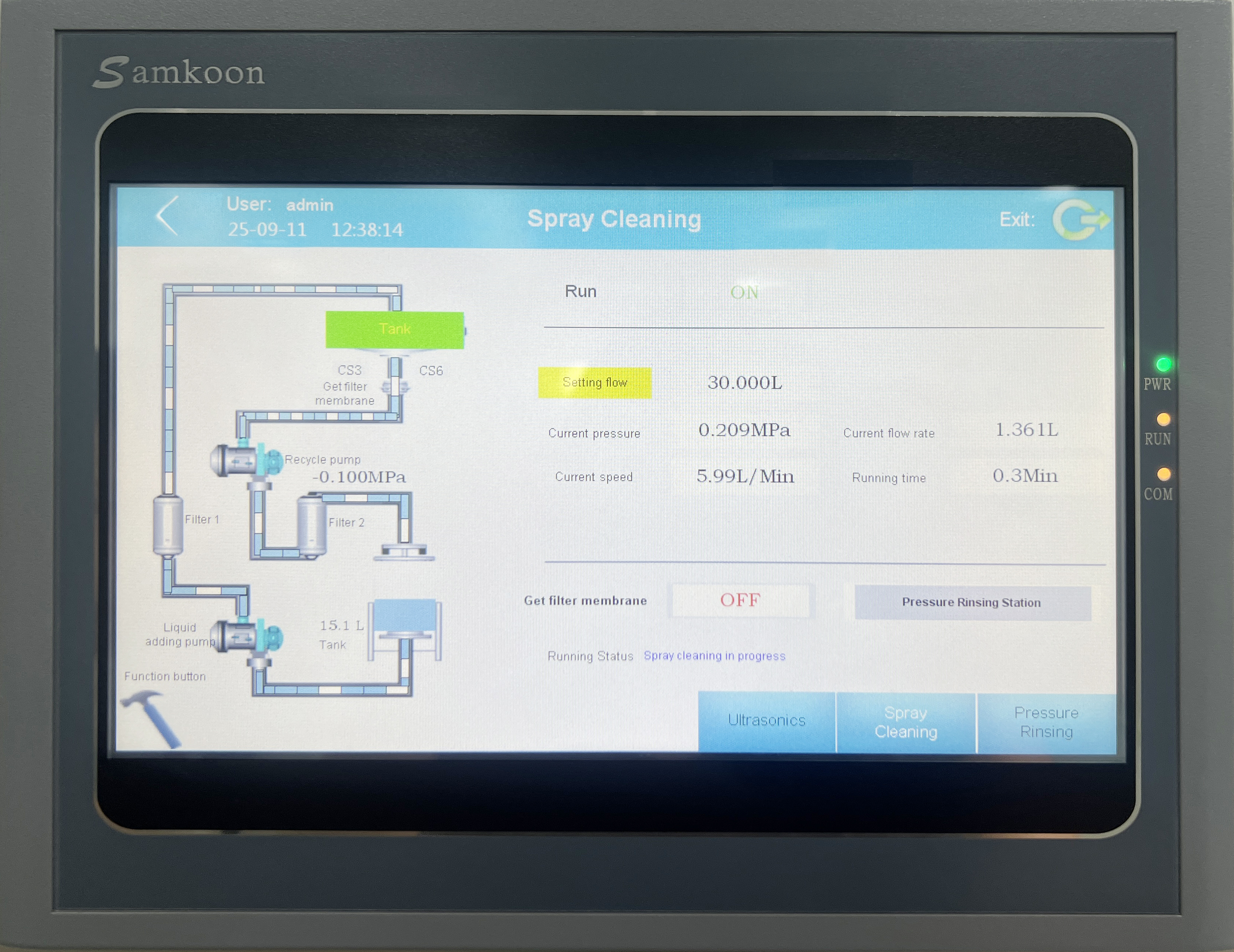

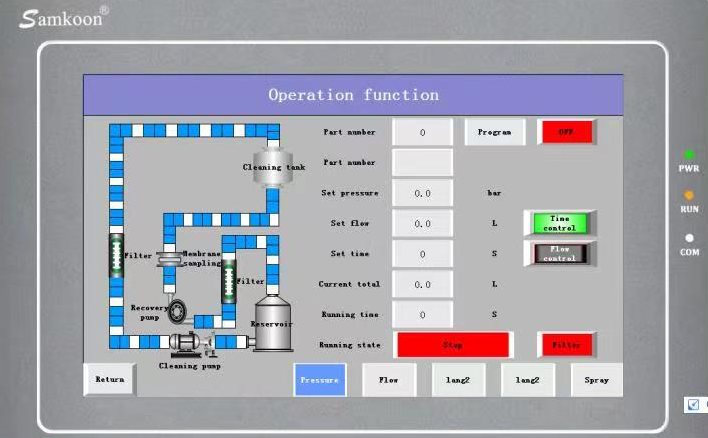

Подсказка о статусе работы

Отображение текущего рабочего состояния, текущего расхода, общего количества моющих средств, режима очистки и другой информации в режиме реального времени. Мониторинг рабочего состояния в режиме реального времени. При возникновении ошибки устройство автоматически останавливает работу и отправляет аварийное сообщение, отображает информацию об ошибке и предлагает методы решения проблем.

Чистящие средства для тонкой фильтрации

Оборудование использует специальное чистящее средство, которое служит носителем для удаления твердых частиц из оборудования. Сами чистящие средства не должны содержать загрязнений, влияющих на результаты обнаружения. Оборудование оснащено функцией автоматической прецизионной фильтрации чистящих средств, которая гарантирует чистоту чистящих средств перед очисткой компонентов. Чистоту чистящих средств можно проверить с помощью устройства конечной фильтрации.

Вспомогательное освещение

Взрывозащищенное светодиодное вспомогательное освещение промышленного класса является энергосберегающим, экологически чистым, безопасным и надежным, имеет уровень защиты IP67.
